Ob Maschinenrahmen in der Fertigung, Schutzeinhausung an einer CNC-Fräse oder ein selbstgebautes Regal in der Werkstatt, Aluminiumprofile sind die Grundlage unzähliger Konstruktionen. Dieser Artikel gibt Ihnen eine praxisnahe Übersicht über die wichtigsten Profilsysteme, ihre technischen Eigenschaften, das passende Zubehör und die Auswahl des richtigen Profils für Ihre Projekte.
Einführung in Aluminiumprofile
Aluminiumprofile sind nicht mehr aus der modernen Industrie und Architektur wegzudenken. Als stranggepresste Halbzeuge aus Legierungen wie EN AW-6060 in der Zustandsform T66 bilden sie das Rückgrat modularer Rahmen, Gestelle, Maschinenverkleidungen und zahlreicher DIY-Projekte. Das Material wird häufig eloxiert (z. B. nach DIN 17611, Ausführung E6/EV1), was eine dekorative und zugleich schützende Oberfläche erzeugt und die ohnehin gute Korrosionsbeständigkeit des Werkstoffs weiter verbessert. Wer von Alu Profilen, Aluprofile oder schlicht vom Aluminiumprofil spricht, meint in der Regel genau diese Profiltypen mit mindestens einer durchgehenden T-Nut, die eine modulare Verbindungstechnik ermöglicht.
Aluminiumprofile sind leicht und korrosionsbeständig, zwei Eigenschaften, die sie gegenüber Stahl deutlich im Vorteil positionieren. Aluminium wiegt nur etwa ein Drittel von Stahl, bietet dabei aber hohe Stabilität bei geringem Gewicht. Gleichzeitig sind Aluminiumprofile modular und leicht anpassbar: Einzelne Profile lassen sich ohne Schweißen zu komplexen Konstruktionen zusammensetzen und bei Bedarf wieder umbauen. Sie ermöglichen einfache und präzise Montage, was Arbeitszeit spart und Fehler minimiert. Die gute Bearbeitbarkeit, Sägen, Bohren, Fräsen und Gewindeschneiden sind problemlos möglich, macht sie zum bevorzugten Material für Hersteller und Anwender gleichermaßen.
Die wichtigsten Vorteile auf einen Blick:
-
Geringes Gewicht im Vergleich zu Stahl bei hoher Festigkeit
-
Hervorragende Korrosionsbeständigkeit und Anodisierbarkeit
-
Flexibilität durch standardisierte Nut-Systeme und modularen Aufbau
-
Vielfalt an verfügbaren Größen, Formen und Baureihen
-
Gute Recyclingfähigkeit als nachhaltiges Leichtmetall
Aluminiumprofile sind leicht und stabil, was ihren Einsatz in verschiedenen Branchen fördert, vom Maschinenbau über den Bau bis hin zu privaten Werkstattprojekten. Im Folgenden erläutern wir konkret die Unterschiede zwischen I-Typ und B-Typ, typische Nutgrößen (Nut 5, 6, 8, 10), gängiges Zubehör und die besten Einsatzbereiche, damit Sie für Ihre Anforderungen die richtige Wahl treffen.
Systeme und Typen: I-Typ, B-Typ und typische Nutgrößen
Die Systemkompatibilität ist einer der wichtigsten Aspekte beim Arbeiten mit Aluprofilen. Wer im Maschinenbau, Anlagenbau oder bei der Erweiterung bestehender Konstruktionen auf das falsche System setzt, riskiert inkompatible Verbindungselemente, mechanische Schwächen und unnötige Kosten. Bevor Sie Produkte in den Warenkorb legen oder Bestellungen aufgeben, sollten Sie verstehen, welches System Ihren Wünschen und Anforderungen entspricht.

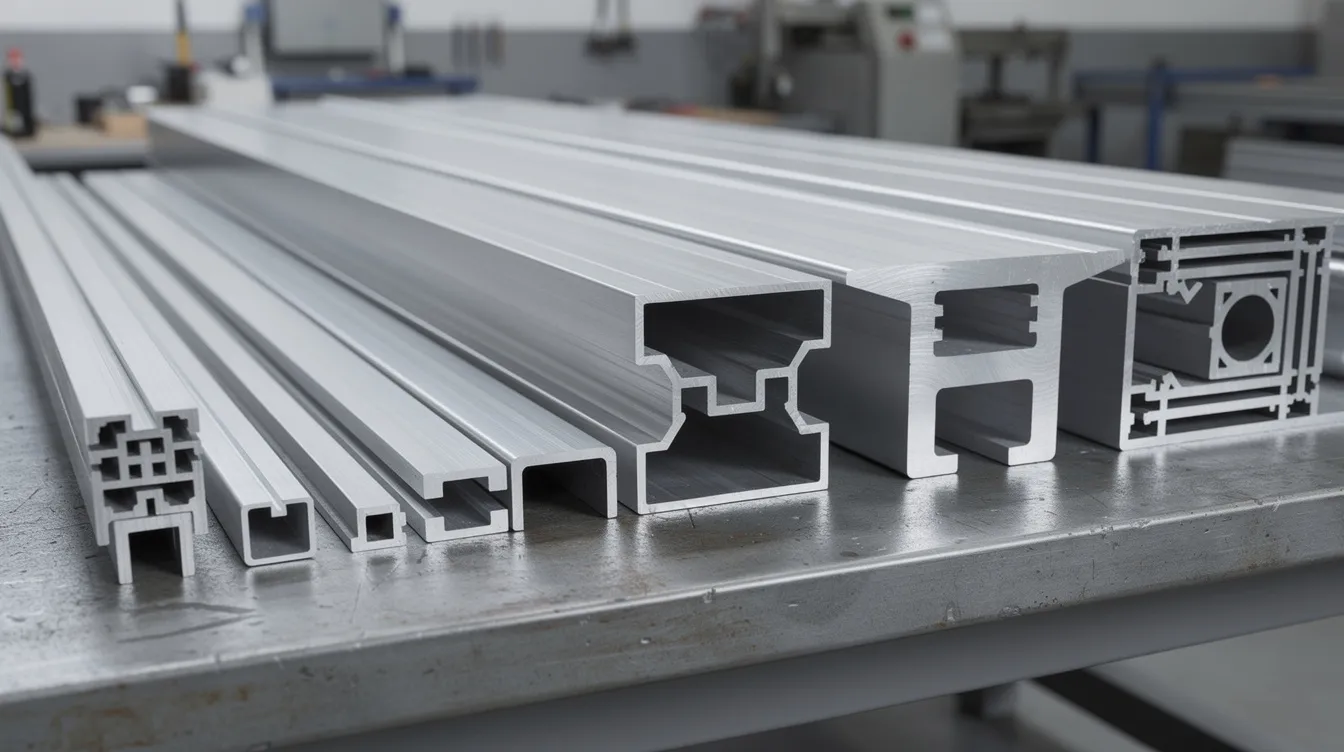

Aluminiumprofile unterteilen sich grundsätzlich in Konstruktionsprofile, Flachprofile und Rohrprofile. Flachprofile sind massive Stangen oder flache Bänder ohne Hohlräume, die z. B. als Aluplatten oder Alubleche Verwendung finden. Rohrprofile haben Hohlräume und werden für leichte Tragwerke oder als Rohre in Geländern und Rahmen verwendet. Konstruktionsprofile besitzen meist Nuten für modulare Montagesysteme und stehen im Zentrum dieses Artikels. Das am häufigsten verwendete Profil ist das Aluminiumprofil mit T-Nut, das durch seine standardisierte Nutgeometrie die Grundlage für die beiden dominierenden Systemtypen in Deutschland bildet.
I-Typ-Profile
Der I Typ (oft als „item-kompatibel“ bezeichnet) zeichnet sich durch eine Nutgeometrie mit annähernd parallelen bzw. leicht geneigten Flanken aus. Je nach Rastermaß kommen typische Nutbreiten von 5 mm, 6 mm, 8 mm oder 10 mm zum Einsatz. Kleinere Querschnitte wie 20×20 mm arbeiten häufig mit Nut 5, während größere Rastermaße auf Nut 6 oder 8 setzen.
Die Stärke des I-Typ-Systems liegt in der hohen Maßhaltigkeit und Verwindungsfestigkeit. Profile dieses Typs kommen bevorzugt im präzisen Maschinen- und Anlagenbau zum Einsatz, wo enge Toleranzen und exakte Positionierung der Verbindungstechnik entscheidend sind. Die flächige Auflage der Befestigungselemente in der Nut sorgt für gleichmäßige Kraftübertragung.
B-Typ-Profile
Der B Typ (häufig als „Bosch-Rexroth-kompatibel“ bekannt) ist im europäischen Markt weit verbreitet und bietet im gleichen Rastermaß häufig Nutbreiten von 6, 8 oder 10 mm. Der wesentliche Unterschied zum I Typ liegt in der konisch gestalteten Nutform: Die schrägen Nutflanken zentrieren Hammermuttern und Verbinder beim Eindrehen selbst, was die Montage beschleunigt. Der größere Spielraum in der Nut erleichtert das nachträgliche Einführen von Verbindungselementen.
Verbindungselemente zwischen I Typ und B Typ sind in der Regel nicht kompatibel. Unterschiedliche Nutbreiten, abweichende Flankenwinkel und Geometrien machen eine Mischverbauung riskant, die Belastbarkeit sinkt, die Stabilität leidet, und die Montage wird zur Fehlerquelle. Legen Sie vor Projektstart Ihr System fest und bleiben Sie dabei.
Rastermaße und typische Anwendungen
Aluminiumprofile sind in verschiedenen Größen wie 2020 und 4040 erhältlich. Die gängigsten Rastermaße und ihre typischen Einsatzbereiche:
-
20×20 mm, Leichte Rahmen, Schutzzäune, 3D-Drucker-Gestelle, Displays
-
30×30 mm, Leicht bis mittel belastete Konstruktionen, Halterungen, Regale
-
40×40 mm, Arbeitstische, Maschinenuntergestelle, Schutzeinhausungen
-
45×45 mm, Belastbare Gestelle, industrielle Arbeitsplätze
-
60×60 mm, Schwere Rahmen, Portale, Anwendungen mit hohen Lasten
Neben quadratischen gibt es auch rechteckige Profile (z. B. 30×60, 40×80 mm), die bei asymmetrischen Belastungen oder als Längsträger Vorteile bieten.
Standard, Leicht und Economy
Die Auswahl umfasst neben Standardprofilen auch Leicht- und Economy-Varianten. Leichtprofile haben reduzierte Wandstärken, das senkt Gewicht und Preise, erhöht aber die Durchbiegung bei großen Spannweiten. Standard- und Schwerlastprofile bieten mehr Tragfähigkeit und Steifigkeit. Die Wahl hängt von der konkreten Belastung ab: Für einen Messestand genügt ein Leichtprofil, für einen Maschinenbau-Rahmen mit dynamischen Lasten empfiehlt sich ein Standardprofil.
Längen und Versand
Aluminiumprofile können in Längen von 50 mm bis 6030 mm bestellt werden. Standardlängen liegen üblicherweise bei 2000 bis 6000 mm. Ab einer Lieferung über ca. 1500 mm Länge steigen Versandkosten und Logistikaufwand deutlich an, Palettenversand wird dann üblich. Kürzere Zuschnitte ab etwa 50 mm sind bei den meisten Anbietern im Shop oder als Service verfügbar. Die Lieferzeit variiert je nach Hersteller und gewünschter Bearbeitung, wobei Standardprofile oft ab Lager lieferbar sind.
Technische Eigenschaften, Bearbeitung und Zubehör für Aluprofile
Die richtige Kombination aus Werkstoff, Bearbeitung und Zubehör entscheidet darüber, ob eine Konstruktion stabil, langlebig und effizient zu montieren ist. In diesem Abschnitt finden Sie die wichtigsten Informationen zu Material, Herstellung, Schnitte und Verbindungselementen.
Werkstoff und Materialeigenschaften
Die vorherrschende Legierung im Profilbereich ist EN AW-6060 (AlMgSi0,5) in der Zustandsform T66. Ihre Eigenschaften machen sie zum Standardwerkstoff für Profile aller Baureihen:
-
Zugfestigkeit (Rm): ca. 215, 260 MPa
-
0,2-Dehngrenze (Rp0,2): ca. 150, 160 MPa
-
Bruchdehnung: ≥ 6, 8 %
-
Elastizitätsmodul: ca. 69, 70 GPa
-
Dichte: ca. 2,70 g/cm³
-
Wärmeleitfähigkeit: 200, 220 W/(m·K)
-
Linearer Wärmeausdehnungskoeffizient: ca. 23,4 × 10⁻⁶/K (20, 100 °C)
Die Legierung bietet hohe Korrosionsbeständigkeit dank natürlicher Oxidschicht, lässt sich hervorragend anodisieren (Eloxieren) und ist schweißbar (MIG/TIG), wobei im Bereich der Wärmeeinflusszone Festigkeitsverluste einkalkuliert werden müssen. Im Vergleich zu Stahl, Aluminiumbleche oder anderen Werkstoffen bietet diese Legierung den besten Kompromiss aus Qualität, Bearbeitbarkeit und Kosten. Ein weiterer Vorteil: Aluminiumprofile lassen sich nahezu unbegrenzt recyceln, was den Werkstoff auch unter Nachhaltigkeitsaspekten attraktiv macht.
Herstellung: Vom Bolzen zum Profil
Aluminiumprofile werden meist im Strangpressverfahren hergestellt. Die Herstellung erfolgt vorwiegend durch Strangpressen, was komplexe Querschnitte ermöglicht, von einfachen Flachprofilen bis hin zu mehrkammerigen Konstruktionsprofilen mit integrierten Nuten.
Der Prozess der Herstellung von Aluminiumprofilen beinhaltet das Erwärmen eines Aluminiumbolzens auf rund 480 °C. Das Pressen erfolgt durch das Drücken eines warmen Bolzens durch eine Matrize, die dem Profil seine endgültige Querschnittsform gibt. Aluminiumprofile werden nach dem Pressen kontrolliert abgekühlt. Nach dem Abkühlen werden Aluminiumprofile gerichtet und auf Länge zugeschnitten. Abschließend werden Aluminiumprofile häufig wärmebehandelt, um die Festigkeit zu erhöhen, bei EN AW-6060 T66 geschieht dies durch künstliches Auslagern. Danach folgt gegebenenfalls eine Oberflächenbehandlung wie Eloxieren oder Pulverbeschichten.
Bearbeitung: Sägen, Bohren, Fräsen
Die Bearbeitung von Aluminium erfordert das richtige Werkzeug und die passende Technik:
-

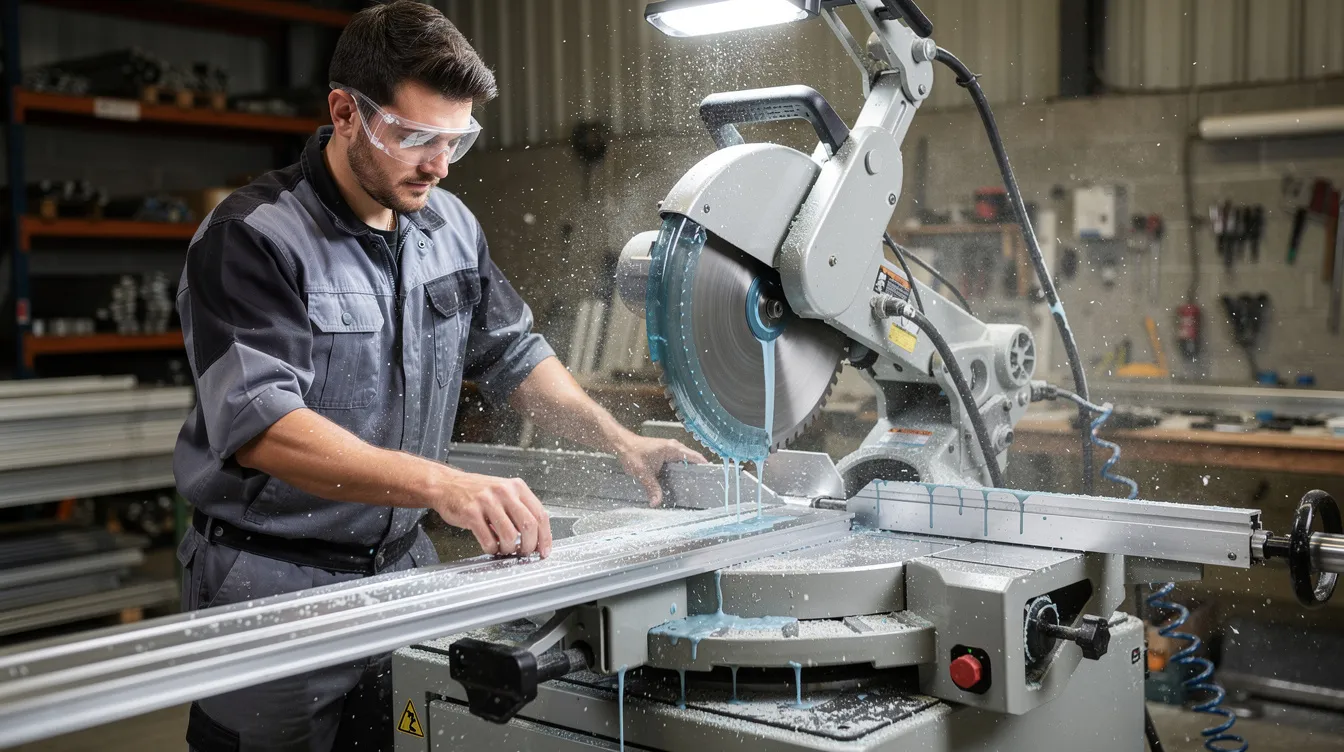

Sägen: Aluminiumprofile sollten mit einer Metallsäge oder Kappsäge geschnitten werden. Kreissägen sind ideal für gerade Schnitte in Aluminiumprofilen, verwenden Sie ein feinzahniges Blatt mit geeigneter Spanform, hohe Drehzahl und sanften Vorschub. Bandsägen sind ebenfalls geeignet für das Schneiden von Aluminium, besonders bei dickeren Profilen. Ein passendes Kühlmittel wie Bio-Cut wird beim Sägen empfohlen, um saubere Schnittkanten zu erzielen und Gratbildung zu minimieren.
-
Wasserstrahlschneiden: Wasserstrahlschneiden ermöglicht präzise Konturen in Aluminiumprofilen und eignet sich für komplexe Formen und Aussparungen.
-
Bohren: Verwenden Sie geeignete Spiralbohrer, idealerweise mit Pilotloch bei größeren Durchmessern. Bohrungen in dünnen Wandstärken erfordern besondere Sorgfalt.
-
Fräsen und CNC-Bearbeitung: Für komplexe Projekte, Aussparungen oder serielle Bearbeitung bietet CNC-Fräsen die höchste Präzision und Wiederholgenauigkeit.
-
Gewindeschneiden: Gewinde (z. B. M5, M6) lassen sich direkt ins Profil schneiden. Bei dünnen Wandstärken sollten Gewindeeinsätze oder Verstärkungsmaßnahmen in Betracht gezogen werden.
Zubehör: Verbindungselemente und mehr
Die Vielzahl an verfügbarem Zubehör macht Profile so flexibel. Verbindungselemente sind für Aluminiumprofile in verschiedenen Größen erhältlich, entscheidend ist, dass sie zum gewählten System (I Typ oder B Typ) und zur jeweiligen Nutbreite passen. Zubehörteile bestehen aus robustem Stahl oder Aluminium und müssen mechanisch zur Nut passen, um volle Tragfähigkeit zu gewährleisten.
Die gängigsten Zubehörkategorien:
-

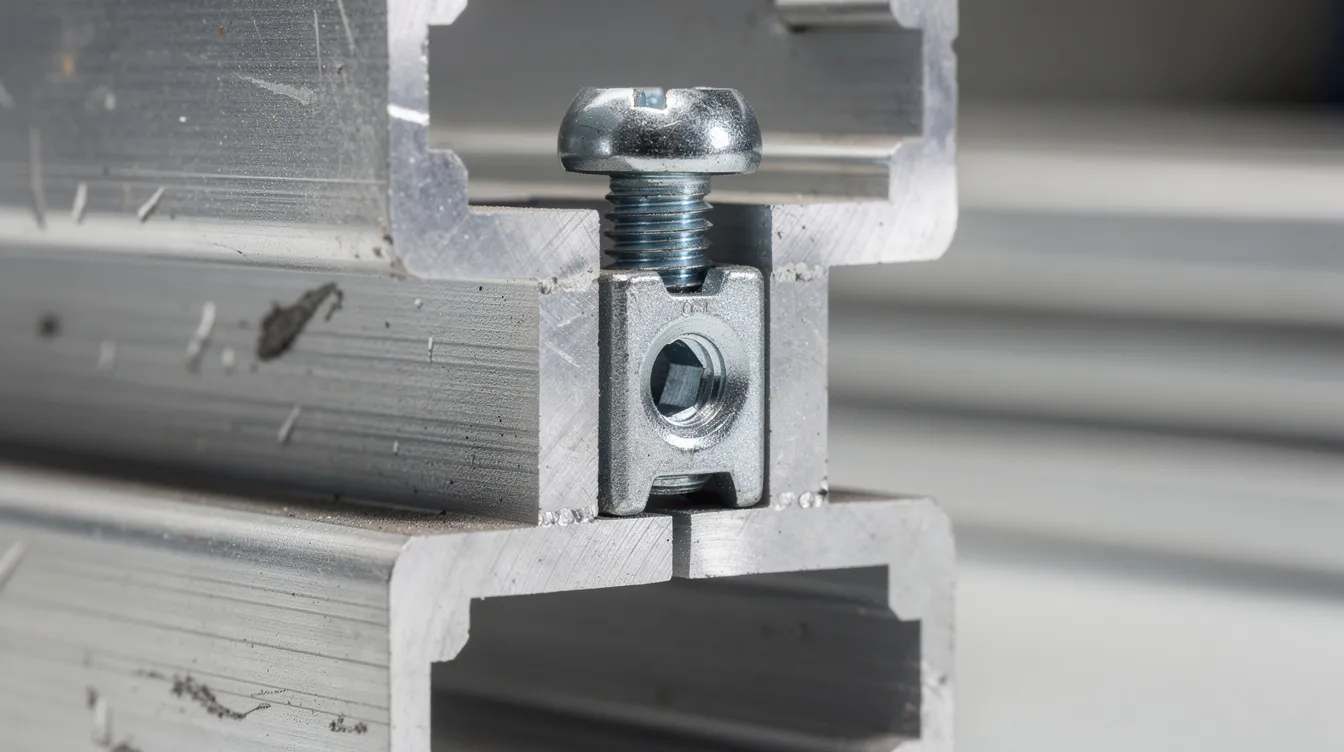

Nutensteine (Standard oder selbstklemmend) und Hammermuttern, Nutensteine und Hammermuttern sind gängige Verbindungselemente, die in die T-Nut eingeschoben oder nachträglich eingedreht werden.
-
Schrauben, Innensechskant- und Hammerkopfschrauben in passenden Maßen
-
Winkelverbinder und Plattenverbinder, für rechtwinklige Eckverbindungen und Flächenanschlüsse
-
Endkappen, schließen offene Profilenden optisch und funktional ab
-
Scharniere, ermöglichen bewegliche Türen und Klappen in Verkleidungen
-
Stellfüße und Rollen, für höhenverstellbare oder mobile Konstruktionen
-
Füllprofile, zur Verkleidung von Nuten oder als Designelement
Einige Praxisbeispiele verdeutlichen die Anwendung: Ein einfacher Rahmen aus 40×40 B-Typ-Profilen lässt sich mit Winkelverbindern und Hammermuttern in unter einer Stunde zusammensetzen. Ein Arbeitstisch mit Nut-8-Profilserie und höhenverstellbaren Füßen wird durch die modulare Verbindungstechnik universell nutzbar. Eine Maschinenverkleidung nutzt Füllprofile und Dichtungsbänder, um Schutz und Sicherheit zu gewährleisten.
Einsatzbereiche, Planung und Auswahl des richtigen Aluminiumprofils
Aluminiumprofile sind für Bauwesen, Maschinenbau und Möbelbau geeignet, ihre Einsatzbereiche reichen vom industriellen Anlagenbau bis zum privaten Werkstattprojekt. Aluminiumprofile sind ideal für industrielle Anwendungen, finden aber zunehmend auch in der Welt des DIY begeisterte Anwender. Die Auswahl des richtigen Profils entscheidet über Stabilität, Montagezeit und Kosten.
Industrielle Anwendungen
Aluminiumprofile werden häufig im Maschinenbau eingesetzt. Zu den häufigen Verwendungsmöglichkeiten von Aluminiumprofilen gehören Fensterrahmen und Maschinenrahmen. Die wichtigsten Branchen im Überblick:
-
Maschinen- und Anlagenbau: Rahmen, Ständer, Gestelle, Schutzeinhausungen nach aktuellen Sicherheitsnormen
-
Fördertechnik: Halterungen, Führungsschienen, Sensorhalter, Kabelkanäle
-
Automatisierung: Modulare Montagetische, Linearsysteme, Schutzzäune
-
Bau und Architektur: Rahmen für Türen und Fenster, leichte Fassadenunterkonstruktionen, Vitrinen, Messestände, Wintergärten
Private und DIY-Anwendungen
Im privaten Bereich haben sich Aluprofile als Lösungen für eine Vielzahl von Projekten etabliert:
-
3D-Drucker-Gestelle, Die bekannten 2020-Profile (20×20 mm) bilden die Basis vieler Open-Source-Drucker. Das geringe Gewicht und die Flexibilität des Systems ermöglichen schnelle Anpassungen.
-

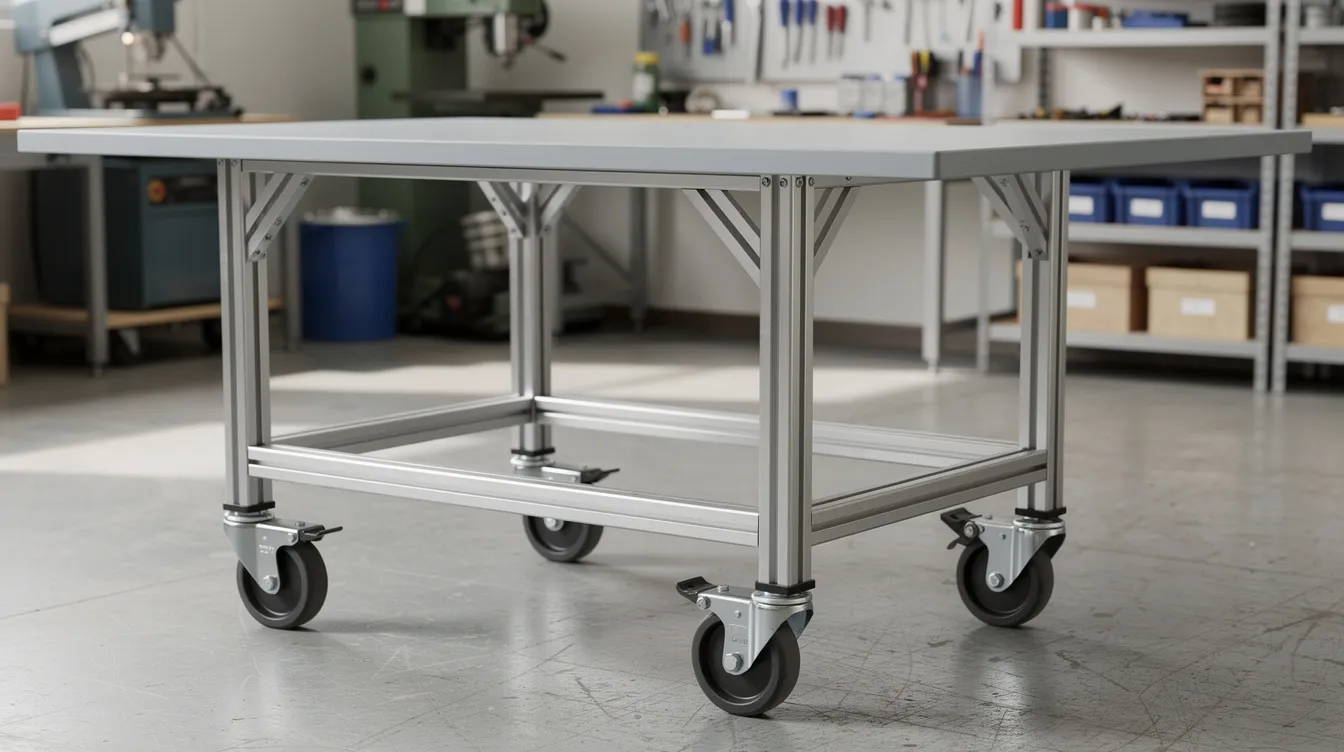

Werkbänke und Regale, Profile ab 30×30 oder 40×40 mm bieten ausreichend Belastbarkeit. Mit Stellfüßen lässt sich die Höhe individuell anpassen.
-
Terrassenüberdachungen, Hier empfehlen sich Profile ab 45×45 mm, die bei entsprechender Spannweite auch Wind- und Schneelasten standhalten.
-
Camper- und Van-Ausbau, Leichtprofile in 30×30 mm halten das Gewicht niedrig und erlauben flexible Innenraumgestaltung.
Planungstipps für Ihre Konstruktion
Vor der ersten Bestellung sollten Sie einige Fragen klären, um die besten Ergebnisse zu erzielen:
-
Lasten kalkulieren: Bestimmen Sie statische und dynamische Belastungen sowie Spannweiten. Nutzen Sie einen Durchbiegungsrechner, um die Durchbiegung bei gegebener Länge und Kraft zu prüfen, so vermeiden Sie böse Überraschungen.
-
System festlegen: Entscheiden Sie sich frühzeitig für I Typ oder B Typ. Ein Wechsel ist nachträglich kaum wirtschaftlich sinnvoll.
-
Profilserie und Nutbreite wählen: Leichte Lasten → 20×20 oder 30×30, mittlere Lasten → 40×40, schwere Lasten → 45×45 oder 60×60. Die Nutbreite folgt dem Rastermaß und dem System.
-
Befestigungspunkte planen: Setzen Sie auf mehrere Verbindungspunkte pro Knotenpunkt statt auf einzelne Schrauben. Große Kontaktflächen der Verbindungselemente erhöhen die Stabilität und verteilen die Kraft gleichmäßig.
-
Zuschnitt und Bearbeitung als Service nutzen: Maßgenaue Schnitte, Bohrungen und Gewinde lassen sich oft direkt beim Anbieter im Shop bestellen. Das spart Montagezeit und sichert Qualität.
Preis-Leistungs-Aspekt
Der Grundpreis eines Aluminiumprofils orientiert sich am Preis pro laufendem Meter. Einflussfaktoren auf den Endpreis sind:
-
Profilquerschnitt und Größe, mehr Material bedeutet höhere Preisen
-
Wandstärke (Standard vs. Leicht/Economy)
-
Oberflächenbehandlung, pressblank ist günstiger als eloxiert oder pulverbeschichtet
-
Lieferlänge, ab ca. 1500 mm steigen Versandkosten spürbar; Sonderlängen über 2000 mm erfordern oft Palettenversand, der die Lieferung verteuert
Bei komplexen Konstruktionen, etwa einer Maschinenverkleidung nach aktuellen Sicherheitsnormen, empfiehlt es sich, technische Beratung in Anspruch zu nehmen. So stellen Sie sicher, dass Profile, Verbindungstechnik und Zubehör optimal zusammenpassen. Viele Hersteller bieten auf ihrer Seite individuelle Beratung an, teilweise inklusive Angebot mit ausgewiesener MwSt. und transparenter Preisstruktur.
Definieren Sie vor dem ersten Zuschnitt Ihr System, Ihre Lasten und Ihre Nutbreite, so vermeiden Sie teure Fehlkäufe und erhalten montagefertige Profile, die exakt zu Ihren Konstruktionen passen.
Aktuelle Trends
Der Markt für Aluminiumprofile entwickelt sich stetig weiter. Neue Leichtbau-Baureihen reduzieren den Einsatz von Material bei gleichbleibender Belastbarkeit. Pulverlackierungen in RAL-Farben erweitern die gestalterischen Möglichkeiten. Profile mit integrierten LED-Kanälen oder Kabelführungen vereinfachen die Elektroinstallation. Und die gute Recyclingfähigkeit von Aluminium macht das Leichtmetall zu einer zukunftssicheren Wahl in einer Welt, die zunehmend auf nachhaltige Lösungen setzt.
Zusammenfassung: Die Vielfalt an verfügbaren Profilen, Legierungen und Zubehörteilen macht das Aluminiumprofil zum universellen Baukasten für Konstruktionen jeder Größe. Ob Sie ein einzelnes Regal oder eine komplette Fertigungslinie planen, die modulare Bauweise, das geringe Gewicht und die hohe Qualität des Materials liefern die Basis für langlebige Ergebnisse. Prüfen Sie vor Ihrem nächsten Projekt die Anforderungen an Last, Maß und System, wählen Sie die passende Profilserie, und starten Sie mit einer durchdachten Planung in die Umsetzung.
