Blankstahl zählt zu den wichtigsten Halbzeugen in der modernen fertigung. Dieser artikel liefert Ihnen alle relevanten informationen zu eigenschaften, verfahren und anwendungen, praxisnah aufbereitet für Konstrukteure, Einkäufer und Fertigungsbetriebe.
Einführung in Blankstahl
Blankstahl hat eine glatte und blanke oberfläche sowie eine maßgenauigkeit, die wesentlich größer ist als bei warmgeformtem stahl. Der name beschreibt das produkt treffend: ein kalt bearbeiteter stabstahl, der im gegensatz zu klassischem Walzstahl ohne Zunder, Walzhaut oder grobe Oberflächenstrukturen auskommt. Blankstahl wird durch ziehen oder schälen von warmgewalztem stahl hergestellt und kann ohne Nachbehandlung verwendet werden.

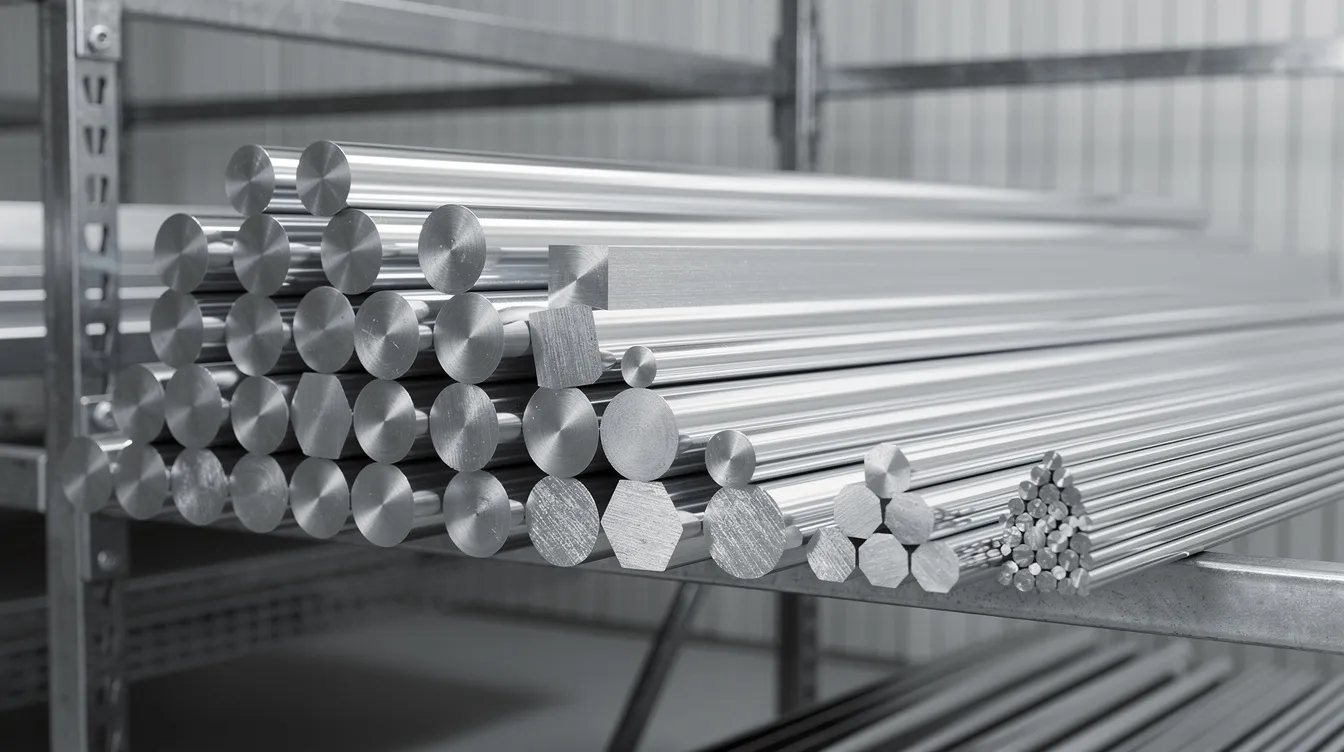

Geliefert wird er als stäbe in verschiedenen Profilformen, rundstahl, vierkant, flachstahl und sechskant, jeweils in definierten querschnitt-Maßen und längen. Im vergleich zu herkömmlichem Walzstahl bietet Blankstahl:
-
Deutlich engere toleranzen und bessere maßhaltigkeit
-
Höhere oberflächenqualität ohne weitere bearbeitung
-
Verbesserte Geradheit und Rundlaufeigenschaften
-
Sofortige Einbaufähigkeit für präzision erfordernde Baugruppen
Diese Merkmale machen ihn vor allem im maschinenbau, der Automobilindustrie und im Werkzeugbau unverzichtbar.
Eigenschaften von Blankstahl: Oberfläche, Maßgenauigkeit und Werkstoffe
Die qualität von Blankstahl definiert sich über mehrere Faktoren. Unter technischen gesichtspunkten sind oberfläche, Toleranzklasse und Werkstoffgüte entscheidend.
Oberflächenqualitäten und deren Wirkung:
-
Gezogen: spanlos geglättet, metallisch blank, ideal als vormaterial für Beschichtungen und Lacke
-
Geschält: spanend bearbeitet, entkohlungsfreie oberfläche, der schälkopf entfernt randschichten und hinterlässt eine fehlerfreie oberfläche
-
Geschliffen und polieren: höchste Oberflächengüte, z. B. für Kolbenstangen und antriebswellen
Toleranzen und form:
Gängige Toleranzklassen nach DIN EN iso 286 reichen von h11 über h9 und h8 bis h6 bei höchsten anforderungen. Dieser unterschied zu Walzstahl ist entscheidend bei Passungen, Lager- und Führungsstellen.
Typische stahlsorten und güten:
|
Stahlgruppe |
Beispielgüte |
Werkstoffnummer |
|---|---|---|
|
automatenstahl |
11SMn30 |
1.0715 |
|
Einsatzstahl |
16MnCr5 |
1.7131 |
|
vergütungsstahl / vergütungsstähle |
C45E |
1.1191 |
|
edelstähle (rostfrei) |
X5CrNi18-10 |
1.4301 |
Diese qualitätsstähle stehen als blank gezogene oder geschälte Ausführungen zur auswahl und decken eine reihe von Einsatzfällen ab.
Mechanische Auswirkungen der kaltumformung:
Durch kaltverfestigung steigen zugfestigkeit und streckgrenze, während Dehnung und kerbschlagzähigkeit sinken. Auch die einschnürung bei Zugversuchen fällt geringer aus. Die festigkeitswerte lassen sich gezielt über wärmebehandlung, z. B. vergüten oder Anlassen, anpassen. Die stärke dieses material liegt in seiner guten bearbeitbarkeit: Blankstahl eignet sich hervorragend für Zerspanungsprozesse, reduziert Nacharbeit und senkt Ausschussquoten in der Serienfertigung.
Herstellung von Blankstahl: Ziehen, Schälen, Schleifen
Die herstellung von Blankstahl folgt einem mehrstufigen Prozessweg. Als vormaterial dient warmgewalzter Draht oder stäbe, die zunächst entzundert und ggf. wärmebehandelt werden.
Ziehen, spanlose kaltumformung:
Beim ziehen wird der stahl durch Matrizen (Ziehsteine) gezogen. Das verfahren erzeugt eine metallisch blanke oberfläche, verbessert die maßhaltigkeit und liefert erhöhte festigkeitswerte durch kaltverfestigung. Ziehen ist bis 50 mm durchmesser in der regel wirtschaftlicher als schälen. Es eignet sich vor allem für kleinere Querschnitte und komplexe Profile.
Schälen, spanabhebendes Abtragen:
Schälen entfernt randschichten, Entkohlung und oberflächenfehler sicher. Das verfahren wird überwiegend bei rundstahl mit größerem durchmesser eingesetzt. Nach dem Schälen folgt in der regel ein Richtvorgang, um optimale Geradheit zu erzielen.
Schleifen und polieren:
Für höchste oberflächenqualität und engste toleranzen, etwa bei Führungsstangen oder Präzisionswellen, kommt schleifen zum einsatz. Polierte Oberflächen erfüllen darüber hinaus optische anforderungen.
Wirtschaftliche Aspekte:
In der Praxis werden verfahren kombiniert: ziehen, schälen, schleifen, Richten und wärmebehandlung greifen je nach anforderungen ineinander. Die frage nach dem optimalen Prozessweg hängt von abmessungen, gewicht, Stückzahl und geforderter präzision ab. Preise für Blankstahl verstehen sich in der regel zzgl. MwSt. und variieren je nach verfahren und zuschnitt.

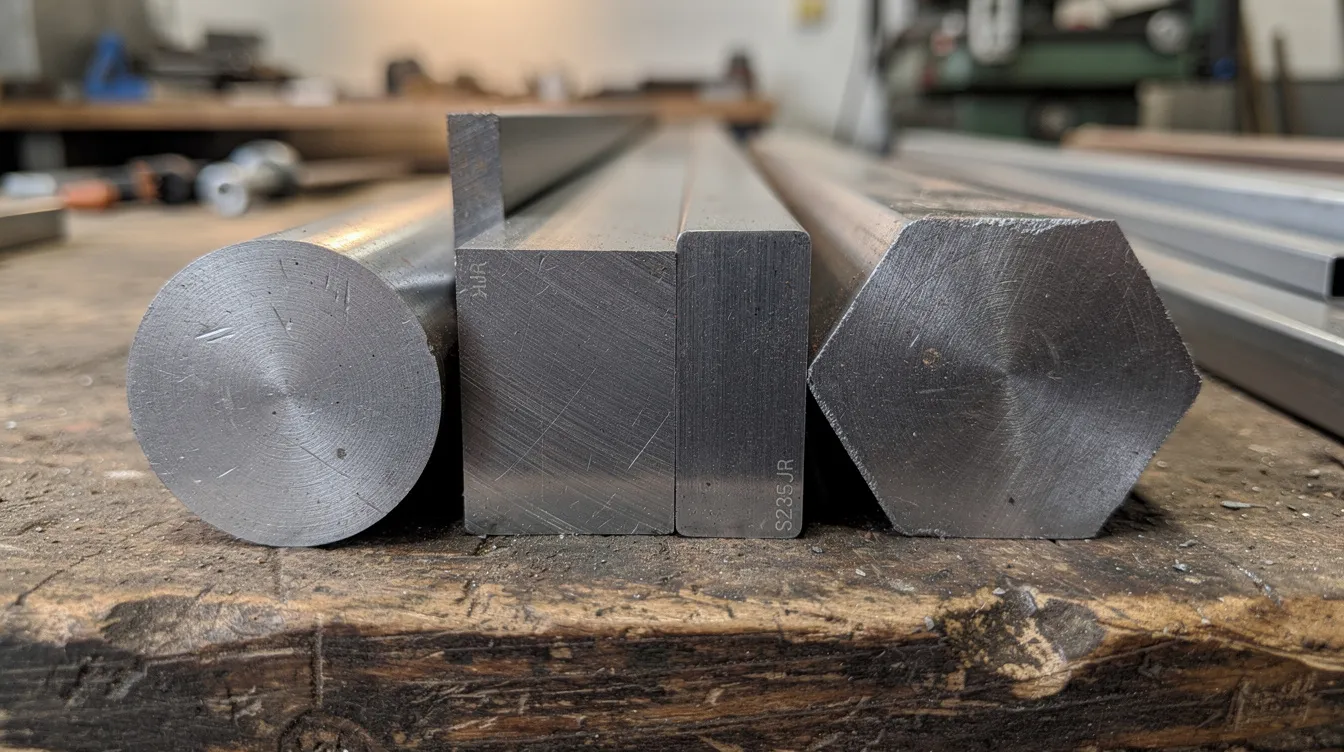

Formen und Abmessungen: Rund-, Flach-, Vierkant- und Sechskant-Blankstahl
Blankstahl ist in mehreren Profilformen verfügbar, jede mit spezifischen abmessungen und Einsatzzwecken.
Rundstahl: Typische durchmesser reichen von ca. 2,0 mm bis 160,0 mm. Blankstahl wird für Präzisionsbauteile, Wellen, Kolbenstangen, Achsen und Bolzen verwendet. Die gute Rundlaufeigenschaft macht ihn zur ersten Wahl bei rotierenden teile und antriebswellen.
Flachstahl: Exemplarische abmessungen bewegen sich von 5,0 × 1,0 mm bis 400,0 × 20,0 mm. Typische verwendung: Laschen, Leisten, Maschinenrahmen und Werkstückaufnahmen, wo plane Flächen mit hoher maßgenauigkeit gefragt sind.
Vierkantstahl: Übliche Größen von 3,0 × 3,0 mm bis 120,0 × 120,0 mm. Der vierkant-Querschnitt dient als Ausgangsmaterial für Spannbacken, Führungs- und Gleitstücke sowie maschinenteile mit mehrseitiger bearbeitung.
Sechskantstahl: Schlüsselweiten von ca. 4,0 bis 80,0 mm. sechskant-Blankstahl ist das klassische vormaterial für Schrauben, Muttern und Verbindungselemente, er wird in der regel gezogen und nach normen wie EN 10277/10278 geliefert.
Sonderprofile: Winkelstahl und Keilstahl sind ebenfalls als blank bearbeiteter stabstahl verfügbar und eignen sich für Rahmenkonstruktionen und Präzisionsgestelle.
Einsatzgebiete und Vorteile von Blankstahl in der Praxis
Blankstahl findet Anwendung im maschinenbau, wird in der Automobilindustrie eingesetzt und auch in der Elektroindustrie verwendet. Darüber hinaus ist Blankstahl ideal für die herstellung von Hausgeräten. Konkrete Beispiele nach einsatzgebiet:
-
Automobilindustrie: Getriebewellen, Einspritzkomponenten, Kolbenstangen
-
Maschinenbau: Führungswellen, Spindeln, Präzisionsachsen
-
Elektrotechnik: Motorwellen, Achsen für kleine Antriebe
-
Hausgeräte: Wellen, Tragarme, Scharniere
Die kosten sinken messbar: weniger Bearbeitungsschritte, geringerer Werkzeugverschleiß und kürzere Rüstzeiten. Vor allem automatenstahl als Blankmaterial bietet für Drehautomaten und CNC-bearbeitung hervorragende bearbeitbarkeit. Die verbesserte oberflächenqualität und festigkeitswerte erhöhen die Lebensdauer dynamisch belasteter Bauteile.
Wichtig zu verstehen: Jeder Blankstahl ist ein stabstahl, aber nicht jeder stabstahl erfüllt die Oberflächen- und Toleranz-anforderungen von Blankstahl. Vor der Bestellung sollten Sie unter folgenden gesichtspunkten auswählen:
-
Toleranzklasse (h11 bis h6) je nach Funktion
-
Oberflächenanforderung (gezogen, geschält, geschliffen)
-
Stahlgüte und vorteile der jeweiligen Legierung
-
durchmesser-/Querschnittsbereich und Profilform
-
wärmebehandlung (z. b. vergüten, Anlassen), Zeitpunkt und Reihenfolge klären
Definieren Sie diese Kriterien vor der Bestellung, um kosten zu optimieren und die richtige qualität sicherzustellen. Bei offenen Fragen nehmen Sie kontakt zu Ihrem Lieferanten auf, per tel. oder E-Mail, und klären Sie anforderungen an material, zuschnitt und gewicht frühzeitig.
