Federstahl: Eigenschaften, Normen, Sorten und Anwendungen

Einführung in Federstähle

Federstahl ist keine einzelne Stahlsorte, sondern eine Gruppe von Stählen, die sich durch eine besonders hohe Elastizitätsgrenze und ein ausgeprägtes Rückformungsvermögen auszeichnen. Als speziell legierter Stahl mit hoher Elastizität und Festigkeit wird Federstahl häufig für mechanische Federn eingesetzt, von Schraubenfedern über Tellerfedern bis hin zu Fahrwerksfedern im Automobilbereich.

Die Zugfestigkeit dieser werkstoffe liegt typischerweise zwischen 1250 und 2200 N/mm², wobei das Streckgrenzenverhältnis normalerweise bei über 85 % liegt. Im Vergleich dazu bietet ein Baustahl wie S235JR lediglich etwa 360 N/mm² Zugfestigkeit. Federstahl verformt sich bei Belastung und kehrt nach Entlastung ohne bleibende Verformung in die ursprüngliche Form zurück.

Federstähle werden als Federstahldraht, Federbandstahl, Blech oder Stabstahl geliefert. Normen wie DIN EN 10270 und DIN EN 10132 strukturieren die Klassifizierung. Dieser Artikel stellt konkrete werkstoffe wie 1.4310, 1.1200 und 51CrV4 mit Praxisdaten zu Elastizitätsmodul, G-Modul und Einsatztemperaturen vor. Die Informationen richten sich an Konstrukteure, Einkäufer, Werkstofftechnik und Fachleute im Maschinenbau und in der Automobilindustrie.

Grundlagen: Was zeichnet Federstahl aus?

Federstahl ist ein Federwerkstoff, dessen Eigenschaften durch spezielle Legierungen und Wärmebehandlungen entstehen. Er wird aus legiertem Kohlenstoffstahl hergestellt, wobei die besonderen eigenschaften durch erhöhten Kohlenstoffgehalt und Legierungselemente erzielt werden.

Die zentralen Merkmale im Überblick:

• Hohe Zugfestigkeit im bereich von 1250 bis 2200 N/mm², kombiniert mit einer hohen streckgrenze nahe der Zugfestigkeit.

• Hohe Dauerschwingfestigkeit, dh der stahl ist sehr beständig gegenüber wechselnden Belastungen über Millionen von Zyklen.

• Hohe Rückstellkraft nach Verformung, der Werkstoff zeigt eine ausgeprägte Elastizität und kehrt nach beanspruchung zuverlässig in die Ausgangsform zurück.

• Hohe Zähigkeit und Widerstandsfähigkeit gegen Abnutzung, verbunden mit ausreichender Bruchdehnung für Wickel- und Biegeprozesse.

Der Elastizitätsmodul (E-Modul) liegt bei unlegierten und niedriglegierten Federstählen bei ca. 190, 210 kN/mm², der Gleitmodul (G-Modul) bei etwa 70, 80 kN/mm². Beide werte sind entscheidend für die Federauslegung, da sie Federkraft und Durchbiegung direkt bestimmen.

Der wichtigste Unterschied zu normalem Baustahl: Federstahl erzeugt deutlich höhere Rückstellkräfte bei identischer Durchbiegung, zeigt geringere plastische Verformung im Betriebsbereich, reagiert aber empfindlicher auf Kerben und Oberflächenfehler.

Federstahl wird durch Legierung mit Silizium und Mangan hergestellt, ergänzt durch die Zugabe von Chrom, Vanadium, Molybdän (Mo) und Nickel. Silizium erhöht Elastizität und Dauerfestigkeit, Mangan verbessert die Zähigkeit, Chrom und Vanadium steigern Härte sowie Schwingfestigkeit, während Nickel und Molybdän Korrosionsbeständigkeit und Hochtemperatureigenschaften verbessern.

Wichtige Normen und Klassifizierungen (DIN EN, EN 10270 & mehr)

Normen bilden das Rückgrat der Werkstoffspezifikation. Für Federstähle gelten mehrere DIN- und EN-Normen, die chemische Zusammensetzung, mechanische Kennwerte, Toleranzen, Prüfbedingungen und Kennzeichnung festlegen.

Normenreihe EN 10270 (Federstahldraht):

• EN 10270-1: Patentiert gezogener Stahldraht aus unlegiertem bzw. niedriglegiertem Stahl. Die Klassifizierung erfolgt nach Festigkeitsklassen wie DH und SH, was die Zugfestigkeit in Abhängigkeit vom Drahtdurchmesser definiert. Die Drahtstärke reicht typischerweise von 0,1 bis 12,0 mm.

• EN 10270-2: Ölschlussvergüteter Federstahldraht, für Anwendungen bei erhöhten Temperaturen.

• EN 10270-3: Nichtrostender Federstahldraht, z. B. werkstoffnummer 1.4310, für korrosive Umgebungen.

Weitere zentrale Normen:

• DIN EN 10132-4: Kaltgewalztes Band aus unlegierten Federstählen (z. B. C75S). Federstahl wird unter anderem nach DIN EN 10132-4 klassifiziert. Nicht alle Dicke- und Breite-Kombinationen sind ab Lager verfügbar.

• DIN EN 10089: Warmband für Federn.

• DIN EN 10151: Kaltband aus rostfreiem Stahl für Federn, relevant für Federstahlbänder in korrosiver Umgebung.

• Frühere nationale Bezeichnungen wie DIN 17221 oder DIN 17223 sind bei Altzeichnungen weiterhin als Referenz hilfreich.

Normen legen zudem Prüfzeugnisse nach DIN EN 10204 fest (z. B. Typ 2.2 oder 3.1). Für Konstrukteure gilt: Die Normbezeichnung in Zeichnungen sollte vollständig sein, z. B. „Federstahldraht EN 10270-3, 1.4310, d = 1,0 mm, SH“.

Auflistung der wichtigsten Federstähle mit Kennwerten (N/mm², E-Modul, G-Modul)

Je nach Einsatz und Anforderungen kommen unterschiedliche Stahlsorten und Güten zum Einsatz. Die folgende Auflistung stellt die wichtigsten Produkte mit ihren Kennwerten dar.

C75S (ca. 1.0605 / 1.1221): Unlegierter Federbandstahl, im gehärteten Zustand mit einer Zugfestigkeit von ca. 1300, 2000 N/mm². E-Modul ca. 210 kN/mm², G-Modul ca. 80 kN/mm². Einsatztemperatur bis ca. 150 °C. Typische Anwendung in Blattfedern und einfachen Schraubenfedern. Lieferzustand weichgeglüht (LC, ca. 490, 640 N/mm²) oder vergütet (QT).

51CrV4 (werkstoffnummer 1.8159): Chrom-Vanadium-Stahl mit hoher Dauerfestigkeit. Nach Vergüten liegt die Zugfestigkeit bei ca. 1300, 1900 N/mm², Streckgrenze Rp0,2 bei ca. 1200, 1300 MPa, Bruchdehnung A bei ca. 6, 7 %, Brucheinschnürung ca. 30, 35 %. Dauerschwingfestigkeit bei Biegewechsel: ca. 420, 550 MPa bei 2 Mio. Lastwechseln. Einsatz für Fahrwerksfedern und Ventilfedern.

1.4310 (X10CrNi18-8, rostfrei austenitisch): Enthält ca. 17 % Chrom und 7 % Nickel. Die Zugfestigkeit als Band/Draht kaltgewalzt beträgt 1100, 2200 N/mm² je nach Festigkeitsklasse. E-Modul ca. 190 kN/mm², G-Modul ca. 73 kN/mm². Temperaturbereich für Federn bis 200, 250 °C. In korrosiven Umgebungen, Mess- und Feinwerktechnik sowie als Unterlegfolien und Präzisionslehrenbänder im Einsatz. Wird häufig auch als V4A-nahe Kategorie eingeordnet, wobei die exakte Zuordnung von der Legierung abhängt.

Weitere Sorten:

• 1.4568 (X7CrNiAl17-7-2): Ausscheidungshärtbarer rostfreier Federstahl für hohe Temperaturen und stabile Federkräfte.

• 1.1200 (Ck75): Klassischer Federbandstahl im Kaltbandbereich.

• 1.7102 (54SiCr6): Für hochbelastete Fahrwerks- und Ventilfedern.

Kennwerte wie Rp0,2, Rm, A80 und Wöhlerlinien sind für die Federauslegung entscheidend. Die Ergebnisse hängen dabei stark vom Lieferzustand (weichgeglüht, kaltverfestigt, vergütet), vom Querschnitt (Draht, Band, Blech) und von der Walzrichtung ab.

Anforderungen an Federwerkstoffe und Werkstoffauswahl

Die Auswahl des richtigen Federwerkstoffs geht weit über die reine Festigkeit hinaus. Federstahl gewährleistet dauerhafte Funktionsfähigkeit bei häufiger Beanspruchung, vorausgesetzt, die Anforderungen sind korrekt definiert.

Zentrale Anforderungen:

• Hohe elastische Dehnung ohne bleibende Verformung

• Ausreichende Bruchdehnung und Brucheinschnürung zur Vermeidung spröder Brüche

• Hohe Dauerschwingfestigkeit und geringe Kerbempfindlichkeit

• Plastisches Formänderungsvermögen für Wickeln und Biegen

Einfluss der Randbedingungen:

• Betriebsumgebung: trocken, feucht, korrosiv, Kontakt mit Öl oder Salzsprühnebel

• Temperaturbereich: unter 80 °C (Standardwerkstoffe), 80, 200 °C (legierte Federstähle), über 200 °C (Speziallegierungen)

• Geforderte Lebensdauer: 10⁶ bis 10⁸ Lastwechsel

Kurzleitfaden zur Auswahl:

• Trockene Umgebung, moderate Temperatur → unlegierte/niedriglegierte Federstähle (z. B. C75S)

• Feuchte oder leicht korrosive Umgebung → rostfreie Federstähle nach EN 10270-3 bzw. DIN EN 10151

• Aggressive Medien oder hohe Temperaturen → Speziallegierungen (Ni-Basis, hochlegiert austenitisch)

Wirtschaftliche Faktoren wie der Preis des Rohmaterials, die Verfügbarkeit von Standardabmessungen und Bearbeitungskosten (Laserschneiden vs. Stanzen) spielen ebenfalls eine Rolle. Die Herstellung im Werkzeugbau und in der Serienproduktion stellt unterschiedliche anforderungen an Toleranzen und Verfahren.

Typische Anwendungsketten: Automobil-Fahrwerksfeder → 51CrV4, warmgeformt, vergütet. Korrosionsbeständige Druckfeder → 1.4310 nach EN 10270-3. Viele Unternehmen nutzen diese standardisierten Ketten für eine effiziente Beschaffung und Lieferung.

Lieferformen, Abmessungen und Toleranzen von Federstahl

In der Praxis ist die korrekte Spezifikation bei Bestellung entscheidend. Federstahl wird in verschiedenen Lieferformen und Zuständen angeboten.

Wichtigste Lieferformen:

• Federstahldraht (rund, gelegentlich profiliert): als Ringe oder auf Spulen, Durchmesser 0,1, 12,0 mm

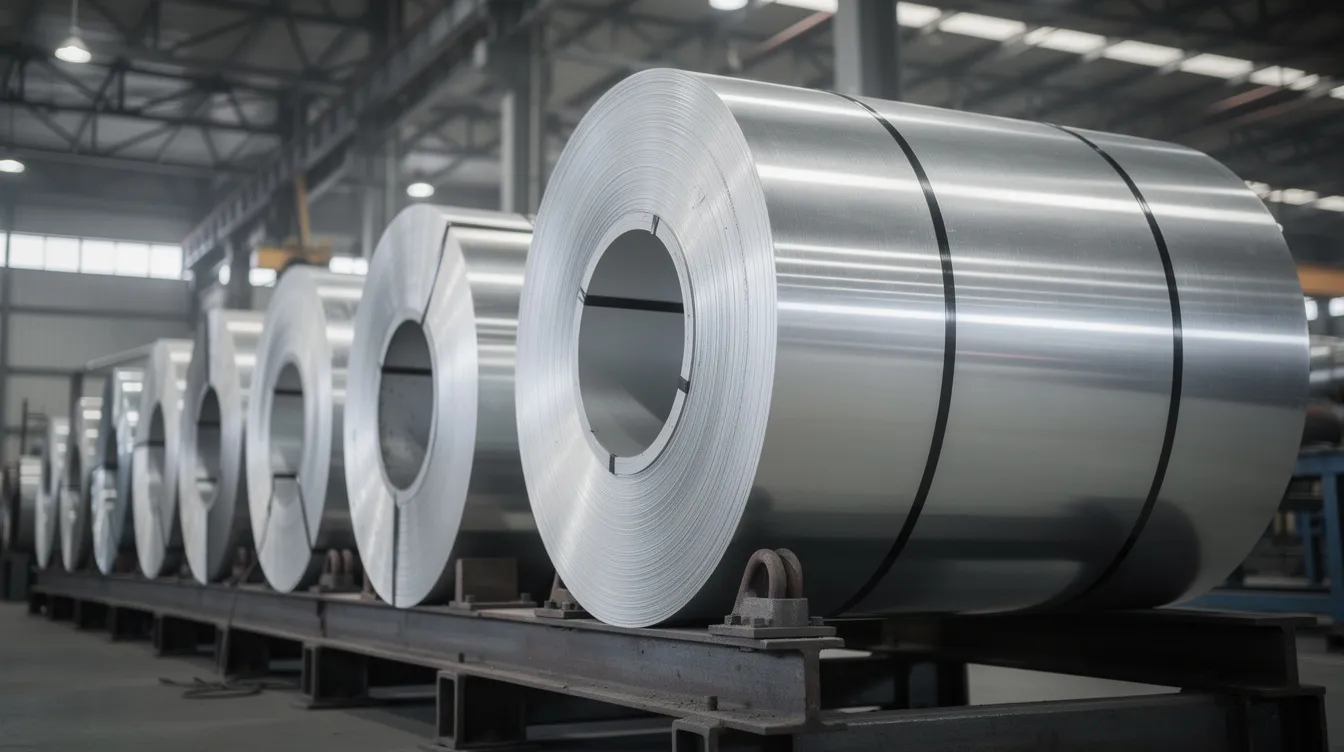

• Federbandstahl als Coils oder Tafeln: Dicke z. B. 0,05, 3,0 mm, Breite je nach Norm bis ca. 300 mm

• Federstahlblech und Stabstahl für Wasserstrahlschneiden oder Laserzuschnitte

Lieferzustände:

• Weichgeglüht (LC): formbar, für späteres Härten vorgesehen

• Kaltverfestigt / hartgewalzt: z. B. C75S oder 1.4310 mit hoher Festigkeit durch Umwandlung im Kaltwalzprozess

• Vergütet (QT): z. B. 51CrV4 im Fahrwerksbereich mit optimierter Gefüge-Struktur

Toleranzen und Oberflächen:

• Dickentoleranz nach DIN EN 10132-4 bzw. DIN EN 10151 (z. B. Toleranzklasse T3)

• Breiten- und Geradheitstoleranzen gemäß Normangabe

• Oberflächenkennzeichnung (z. B. 2H für kaltgewalzte Bänder, Rauheit Ra 0,1, 0,3 µm)

Praxis-Hinweis zur Bestellung: Immer werkstoffnummer, Norm, Lieferzustand, Abmessungen und gewünschtes Prüfzeugnis angeben. Beispiel: „Federbandstahl 1.4310, DIN EN 10151, Zustand C, 0,30×25 mm, Toleranz T3, Zeugnis 3.1″.

Für Musterbau und Prototypen sind gerichtete Federstähle wichtig, bei denen enge Geradheitsanforderungen und reproduzierbare Kennwerte gelten. Auf der Seite des Lieferanten sollten die verfügbaren Abmessungen und Zustandsvarianten geprüft werden.

Bearbeitung, Wärmebehandlung und Korrosionsbeständigkeit

Die Veredlung von Federstahl umfasst mehrere Arbeitsschritte, die direkt die Lebensdauer und Funktionsfähigkeit der fertigen Feder beeinflussen.

Mechanische Bearbeitung: Beim Stanzen sollte der Schneidspalt ca. 5, 10 % der Banddicke betragen. Mindestbiegeradien richten sich nach festigkeit und Walzrichtung, Biegung erfolgt bevorzugt quer zur Walzrichtung. Beim Schleifen oder Flachschleifen ist Erwärmung zu vermeiden, da sonst Gefügeänderungen und Härteverlust auftreten.

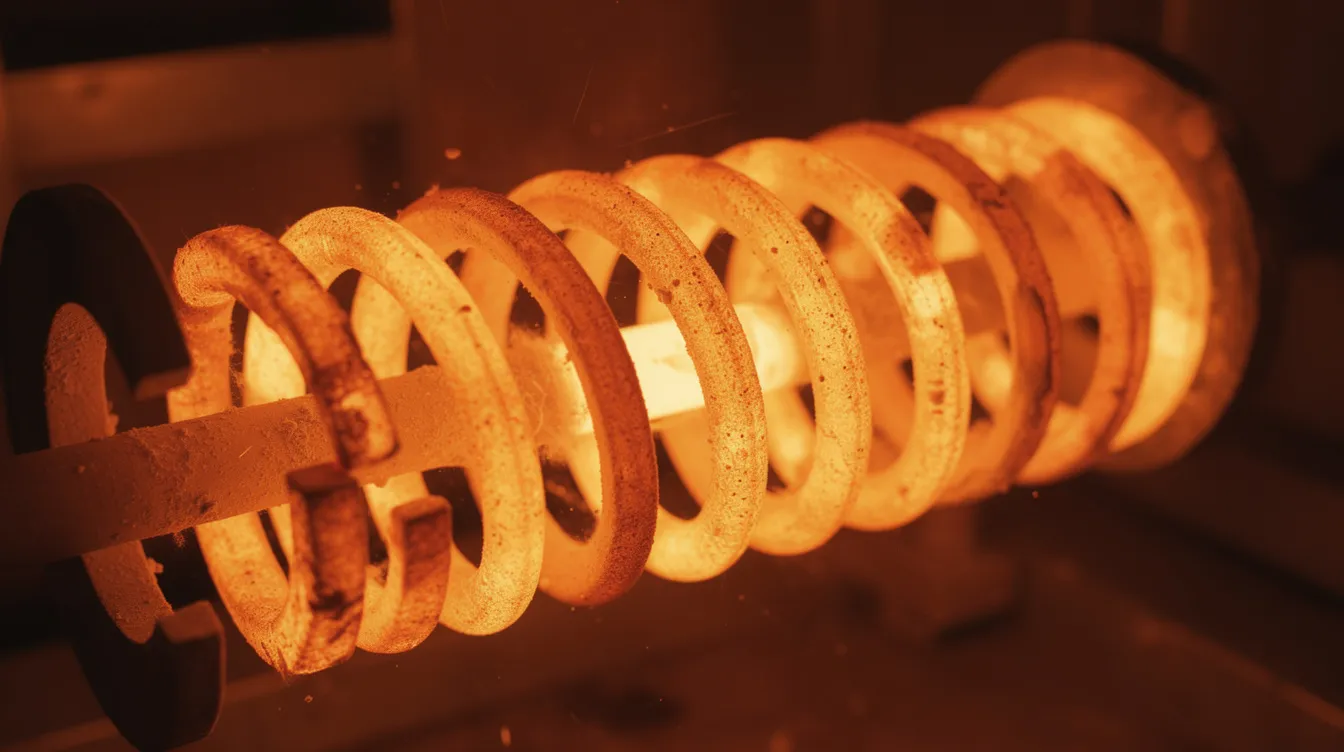

Thermische Behandlung: Unlegierte Federstähle werden bei ca. 800, 850 °C austenitisiert, abgeschreckt und im Bereich 200, 450 °C angelassen, das Anlassen bestimmt das Verhältnis von Härte zu Zähigkeit. Kaltverfestigte rostfreie Federstähle wie 1.4310 werden nach dem Formen bei 330, 370 °C spannungsarmgeglüht, was die Festigkeit um 100, 300 N/mm² anheben kann. Die Wärmebehandlung beeinflusst das Setzverhalten und die Dauerfestigkeit maßgeblich.

Oberflächenbehandlung: Gleitschleifen reduziert Oberflächenkerben und steigert die Dauerfestigkeit. Kugelstrahlen erzeugt Druckeigenspannungen an der Oberfläche. Beschichtungen wie Phosphatierung, Zink oder organische Schichten bieten zusätzlichen Korrosions- und Verschleißschutz.

Korrosionsbeständigkeit im Vergleich: 1.4310 bietet guten Schutz in leicht korrosiven Medien (Wasser, Luftfeuchte). Höherlegierte Sorten wie 1.4404 oder 1.4529 sind bei aggressiveren Medien wie leichten Säuren oder Salzlösungen überlegen. Bei stark korrosiven Bedingungen empfehlen sich Spezialgüten und vorab durchgeführte Labortests.

Schweißen und Fügen: Die Schweißbarkeit von 1.4310 ist grundsätzlich gegeben, jedoch besteht Gefahr lokaler Gefügeänderungen und Korrosionsangriff an der Schweißnaht. Hartlöten oder Kleben sind Alternativen für hochbelastete Federbauteile, bei denen minimaler Wärme-Input gewünscht ist.

Typische Anwendungen und Praxisbeispiele für Federstähle

Federstahl wird für technische Federn in nahezu allen Industriebereichen eingesetzt. Federstahl wird in Fahrzeugen, Maschinenbau und Haushaltswaren verwendet. Darüber hinaus findet Federstahl Anwendung in der Medizintechnik für chirurgische Instrumente.

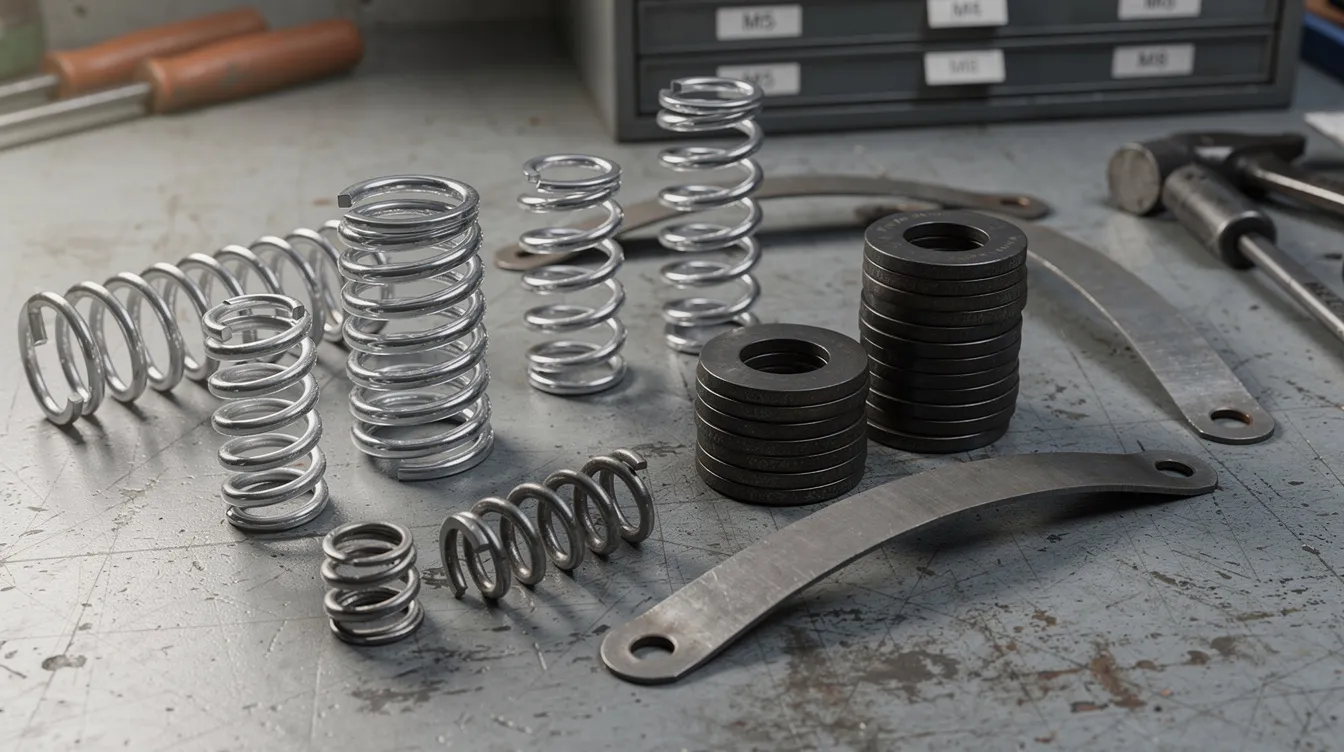

Technische Federn: Hauptanwendungsgebiete sind Blattfedern und Spiralfedern, ergänzt durch Schraubenfedern, Druckfedern und Zugfedern. Typische Federn sind zudem Tellerfedern und Rückholfedern in Kupplungen, Ventilen und Sicherheitsarmaturen.

Fahrzeugtechnik: Fahrwerksfedern sind ein zentraler Einsatz von Federstahl, 51CrV4 wird warmgeformt und vergütet. Ventilfedern in Verbrennungsmotoren, Federclips und Kontaktfedern in Steckverbindern gehören ebenfalls dazu.

Präzisionstechnik und Elektronik: Kontaktfedern und Steckklemmen aus 1.4310, Federbänder und Unterlegfolien zur Spaltverstellung und Justage. Blattfedern in Messgeräten und Sensorik erfordern höchste Oberflächenqualität.

Allgemeiner Maschinen- und Anlagenbau: Rückholfedern in Betätigungsmechanismen, Verschlussfedern in Armaturen, Federstahlteile in Fördersystemen.

Musterbau und Prototyping: In Kleinserien und Funktionsmustern kommen gerichtete Federstähle mit engen Toleranzen zum Einsatz. Reproduzierbare mechanische Kennwerte sind in frühen Entwicklungsphasen entscheidend.

Die Normauswahl (z. B. EN 10270-1 vs. EN 10270-3) wird direkt durch den Anwendungsfall bestimmt: trockene vs. korrosive Umgebung, Temperatur und Lebensdauer. Weiterführende Informationen zu spezifischen Anwendungsfällen finden sich in Fachartikeln und einschlägigen Blogs.

Zusammenfassung und Auswahlhilfe für Konstruktion und Einkauf

Federstähle zeichnen sich durch die Kombination aus hoher Festigkeit, Elastizität und Dauerschwingfestigkeit aus. Normen wie EN 10270, DIN EN 10132 und DIN EN 10151 sind zentrale Referenzen für Bezeichnung und Spezifikation. Werkstoffe wie 1.4310, 51CrV4 und C75S decken den Großteil der Standardanwendungen in jeder relevanten Kategorie ab.

Checkliste für die Werkstoffwahl:

• Umgebungsmedium: korrosiv → rostfrei; trocken → unlegiert

• Einsatztemperatur: unter 150 °C, 150, 250 °C, darüber Spezialgüten

• Lebensdauer und Lastkollektiv (Schwingfestigkeit berücksichtigen)

• Benötigte Form (Draht, Band, Blech) und Abmessungen in mm

• Zertifikate und Normkonformität (DIN EN, EN 10270)

Bei kritischen Anwendungen sollten stets aktuelle Werkstoffdatenblätter und Normtexte konsultiert werden. Gegebenenfalls sind Dauerlauf- und Korrosionstests vor Serienstart durchzuführen. Eine enge Abstimmung zwischen Konstruktion, Qualitätssicherung und Lieferant erleichtert die Auswahl des optimalen Federwerkstoffs und vermeidet kostspielige Reklamationen.
