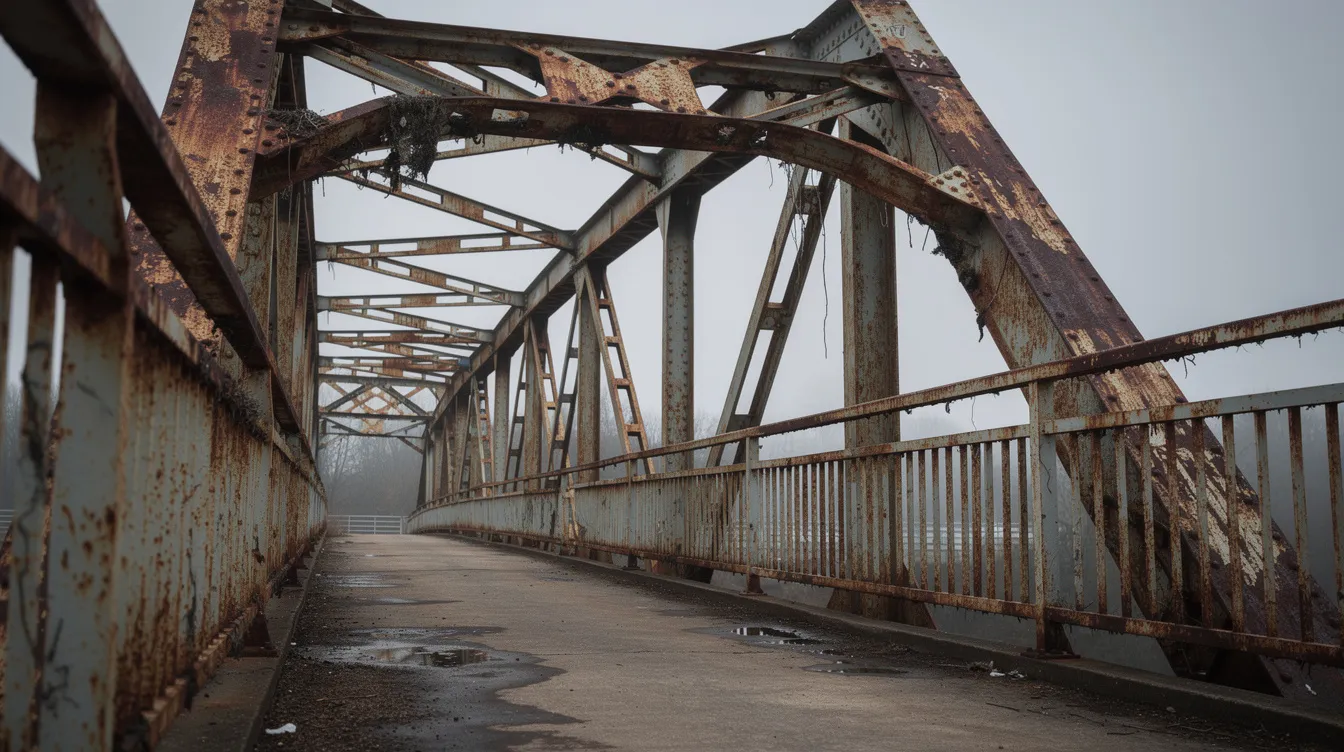

Stahl ist einer der wichtigsten Werkstoffe im bau, und gleichzeitig einer der anfälligsten für korrosion. Ohne geeignete korrosionsschutzmaßnahmen verwandelt sich eine robuste stahlkonstruktion innerhalb weniger Jahre in ein Sicherheitsrisiko. Dieser Artikel liefert die antwort auf die frage, wie moderner korrosionsschutz nach din en iso 12944 funktioniert, welche verfahren und systeme zur Verfügung stehen und worauf planer in der Praxis achten müssen.
Einführung: Warum Korrosionsschutz bei Stahl unverzichtbar ist
Korrosion ist ein natürlicher prozess, bei dem stahl durch feuchtigkeit, sauerstoff und aggressive Stoffe wie Salze oder Industrieabgase zersetzt wird. Das Ergebnis: rost, der Tragfähigkeit, funktionalität und Ästhetik von stahlbauteilen zerstört. Bereits seit den 1970er-Jahren dokumentieren Fachleute massive schäden an Brücken, Industriehallen und Geländern in Deutschland, häufig verursacht durch unzureichende Beschichtungen oder Bleimenige-Anstriche, die weder langlebig noch gesundheitlich unbedenklich waren.
Moderner korrosionsschutz kann die lebensdauer von stahlkonstruktionen von wenigen Jahren auf 25 bis über 50 Jahre erhöhen. Korrosionsschutzmaßnahmen sind in DIN EN ISO 12944 geregelt, der zentralen Norm für Planung und Bewertung von korrosionsschutzsysteme im stahlbau.
Kosten von Korrosion:
-
Materialverlust und Tragfähigkeitsminderung
-
Hohe instandsetzung und Stillstandskosten
-
Sicherheitsrisiken und ggf. Ersatzneubauten
Nutzen von Korrosionsschutz:
-
Erhöhte lebensdauer und stabilität
-
Geringere Wartungskosten über den Lebenszyklus
-
Werterhalt, Sicherheit und Umweltschutz
Grundlagen: Was ist Korrosion bei Stahl und wie entsteht Rost?
Korrosion bei unlegiertem und niedriglegiertem stahl ist ein elektrochemischer prozess: eisen reagiert mit Wasser und sauerstoff, wobei korrosionsprozesse zur rostbildung führen, einer porösen Schicht aus Eisenoxiden und -hydroxiden, die das materials weiter schädigt.
Typische Ursachen und Einflussfaktoren:
-
Luftfeuchte und Kondensation, Schwankende Feuchte beschleunigt die Reaktion
-
Temperatur, Höhere Temperaturen steigern die Reaktionsgeschwindigkeit
-
Chloride, Tausalz oder Meeresnähe greifen metalle aggressiv an
-
Industrieabgase (SO₂, NOₓ), Führen zu sauren belastungen auf der oberfläche
-
Kontaktkorrosion, Entsteht bei kontakt zwischen unterschiedlichen Metallen wie stahl und kupfer oder aluminium
-
Spalt- und Kantenkorrosion, An Schweißnähten, Verschraubungen und engen Fugen besonders kritisch
Im stahlbau treten vor allem Flächenkorrosion, Lochfraß und Spaltkorrosion auf, formen, die je nach Umgebung stark variieren.
Korrosionsschutzprinzipien: aktiv, passiv und kombinierte Systeme
Der schutz von stahl gegen korrosion folgt drei grundregeln:
-
Aktiver Korrosionsschutz beeinflusst chemische Reaktionen direkt. Kathodischer schutz durch Opferanoden aus Zink oder Magnesium ist ein klassisches beispiel, Opferanoden verhindern Korrosion, indem sie selbst korrodieren. Auch brünieren bildet eine schützende Oxidschicht auf stahl und zählt zu den aktiven methoden.
-
Passiver Korrosionsschutz schirmt materialien physisch ab. Passive Schutzsysteme verhindern den direkten kontakt mit sauerstoff und Wasser, dazu gehören beschichtungen, metallische Überzüge und Konversionsschichten. Auch Gummilacke sind wirksam zur Bildung einer schützenden Barriere, besonders bei chemischen belastungen. Lackierungen dienen zur Versiegelung der oberfläche gegen Umwelteinflüsse.
-
Kombinierte systeme vereinen beide Prinzipien: Duplex-systeme aus feuerverzinkung plus Beschichtung bieten sowohl kathodischen schutz als auch Barrierewirkung, etwa bei Brückengeländern, Fassaden oder Industrieanlagen.
Korrosionsschutznorm DIN EN ISO 12944: Aufbau, Ziele und Anwendungsbereich
Die Normenreihe din en iso 12944 (überarbeitet 2018) umfasst neun Teile und bildet den Standard für den korrosionsschutz von stahlbauteilen durch beschichtungssysteme. Es gibt sechs korrosivitätskategorien nach DIN EN ISO 12944-2, die nach der Aggressivität der Umgebung sortiert sind. Die Korrosivitätskategorie bestimmt die erforderlichen korrosionsschutzmaßnahmen.
|
Teil |
Schwerpunkt |
|---|---|
|
Teil 1 |
Allgemeines, Begriffe, schutzdauer (Durability) |
|
Teil 2 |
Umgebungsbedingungen und korrosivitätskategorien |
|
Teil 5 |
beschichtungssysteme: Typen, Schichtaufbau, Mindestdicken |
|
Teil 7 |
Ausführung und überwachung der Beschichtungsarbeiten |
|
Teil 9 |
Anforderungen für den offshore bereich |
Die normen decken primär stahlbauten mit Luftkontakt ab (Hochbau, Brücken, Industrieanlagen). Der begriff schutzdauer bezeichnet keine Garantie, sondern eine Planungsgröße: L (2, 5 Jahre), M (5, 15 Jahre), H (15, 25 Jahre) und VH (≥ 25 Jahre), als Zeitraum bis zur ersten größeren instandsetzung.
Korrosivitätskategorien nach DIN EN ISO 12944-2
Die Einstufung in kategorien C1 bis C5 (sowie CX und Im-Klassen) ist Grundlage für die Wahl des Beschichtungssystems und der Mindestschichtdicken:
-
C1, sehr geringe Belastung: Beheizte, trockene Innenräume (z. B. Büros, Museen)
-
C2, geringe Belastung: Ländliche Außenbereiche, unbeheizte Hallen. C2 ist die niedrigste Korrosivitätskategorie nach din en iso 12944-2
-
C3, mittlere Belastung: Stadt- und Industrieatmosphäre mit geringer SO₂-Belastung (z. B. Stadtzentren in Mitteleuropa)
-
C4, starke Belastung: Die Kategorie C4 gilt für starke Belastungen in Außenbereichen, etwa Küstenbereiche mit mäßiger Salzbelastung oder Chemiebetriebe. FERRANO bietet korrosionsschutz bis zur Kategorie C4
-
C5, sehr starke Belastung: Aggressive Industrie- und Küstenstandorte mit hoher Salz-/Schadgasbelastung (z. B. c5 i nach ISO 12944)
-
CX: Extreme umgebungen, etwa offshore bereich mit direktem Salzwasserkontakt
Oberflächenvorbereitung von Stahl: Basis für wirksamen Korrosionsschutz
Die Haftung und beständigkeit jeder korrosionsschutzbeschichtung hängt entscheidend von der oberflächenvorbereitung ab. In der Regel bestimmt die Qualität der Vorbereitung über Erfolg oder Versagen des gesamten Systems. Die anforderungen an Vorbereitungsgrade sind in DIN EN ISO 8501-1 festgelegt (z. B. Sa 2½ für sehr gründliches Strahlen).
Typischer Ablauf in der Praxis:
-
Sichtprüfung und Dokumentation des Ist-Zustands
-
Entfetten mit Lösungsmitteln oder alkalischen Reinigern, Entfernung von verunreinigungen
-
Mechanisches Entfernen von losem rost, Walzhaut und Altbeschichtungen
-
Strahlen auf definierten Vorbereitungsgrad (z. B. Sa 2½)
-
Reinigen von Staub und Schlackeresten nach dem Strahlen
-
Trocknung und Kontrolle (Feuchtigkeitsmessung, Taupunktprüfung)
-
Sofortige Beschichtung, um Reoxidation der oberfläche zu vermeiden
Beschichtungssysteme für Stahl nach DIN EN ISO 12944
beschichtungssysteme im stahlbau basieren auf Nasslacken oder Pulverlacken und folgen einem mehrlagigen Aufbau:
-
Grundierung: Zinkstaub- oder Epoxidgrundierung als Haftvermittler und Korrosionsinhibitor
-
Zwischenbeschichtung: Erhöht die Gesamtschichtdicke und verbessert mechanische eigenschaften
-
Deckbeschichtung: Z. B. Polyurethan oder Acryl für UV-beständigkeit, Farbe und Witterungsschutz
Moderne beschichtungssysteme kombinieren zinkreiche Grundierungen und Polyurethan-Decklack. Pulverbeschichtung bietet robusten schutz und UV-Beständigkeit, besonders bei sichtbaren bauteile in architektonischen anwendungen.
Typische Trockenschichtdicken (DFT) nach en iso 12944 variieren je nach Kategorie und schutzdauer: Für C3/H ca. 200 µm, für C4/VH ca. 280 µm, für C5/VH ≥ 320 µm. Einschichtige systeme sind günstiger, dreischichtige bieten höhere Sicherheit gegen lokale Schwachstellen.
Metallische Überzüge: Feuerverzinken, Zinklamellen & Duplex-Systeme

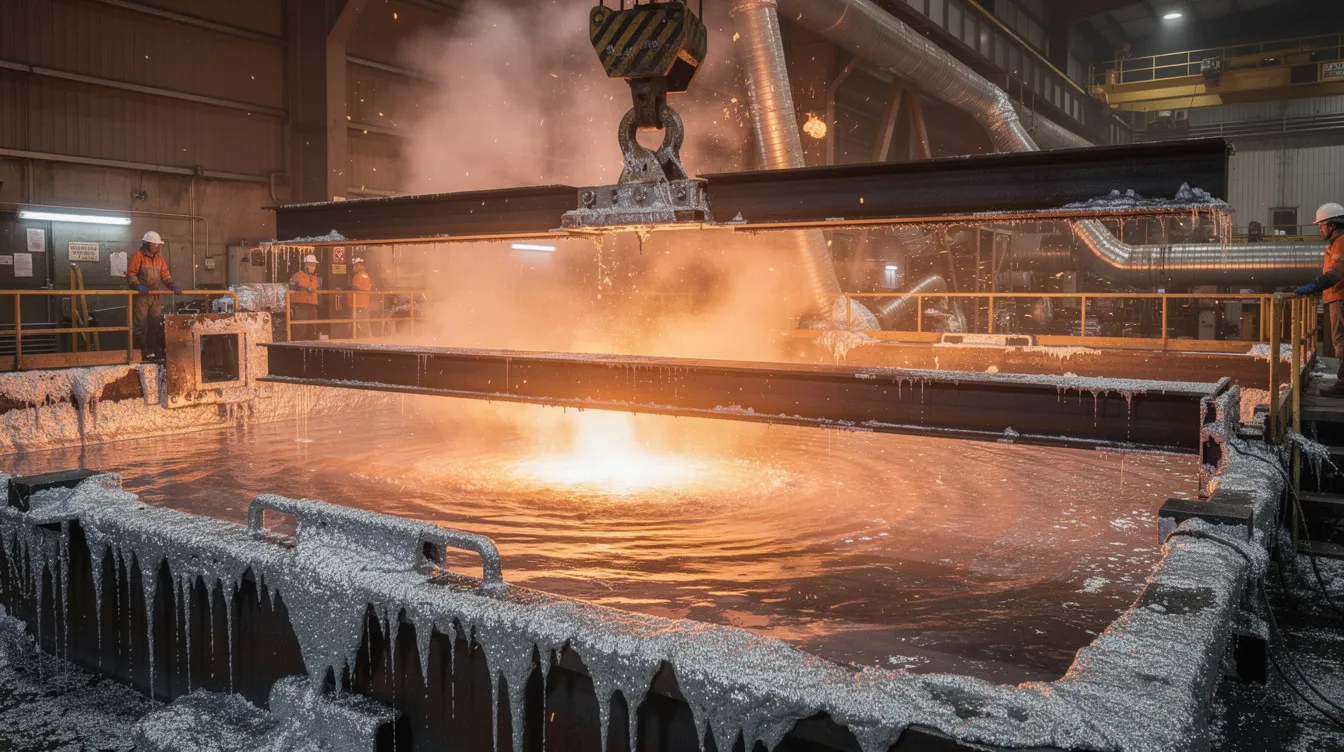

Feuerverzinkung schützt stahl durch eine Zinkschicht, eines der bewährtesten verfahren im korrosionsschutz. Beim feuerverzinken wird stahl in ein Schmelzzinkbad bei ca. 450 °C getaucht, wobei sich Zink-Eisen-Legierungsschichten bilden. In C3-/C4-umgebungen erreichen feuerverzinkte bauteile schutzdauern von oft 50 Jahren und mehr.
Weitere metallische arten im Überblick:
-
Zinklamellenüberzug schützt Metalloberflächen vor korrosion und eignet sich für Verbindungselemente
-
Galvanisieren eignet sich für Kleinteile wie Befestigungselemente
-
Thermisches Spritzen ist eine Metallbeschichtung für große stahlkonstruktionen (nach DIN EN ISO 2063)
-
Brünieren bildet eine schützende Oxidschicht auf stahl, ein einsatz vor allem bei dekorativen oder gering belasteten Teilen
Duplex-systeme kombinieren Verzinkung und Pulverbeschichtung für den besten schutz. Die kombination bietet erhöhte schutzdauer und Gestaltungsfreiheit durch Farbgebung, typisch bei Brückengeländern, Verkehrszeichenmasten und Fassaden.
Prüfungen, Qualitätssicherung und Normen im Korrosionsschutz
Die qualitätssicherung im korrosionsschutz stützt sich auf standardisierte prüfungen:
-
Salzsprühnebeltest (DIN EN ISO 9227): 5 % NaCl-Lösung bei 35 °C, Prüfzeiten von 240 bis über 1.000 Stunden, je nach bedingungen
-
Kondenswasserprüfung (DIN EN ISO 6270-1): Simulation von Dauerfeuchtigkeit
-
Zyklische Alterungstests: Wechsel aus Sprühnebel, Kondenswasser und Temperatur nach ISO 12944-6
Ergänzende normen neben din en iso 12944:
-
DIN EN ISO 1461, anforderungen an Feuerverzinkungsüberzüge
-
DIN 55633, Pulverbeschichtungssysteme auf stahl und verzinktem stahl
-
EN 1090, Ausführung von Stahltragwerken inkl. werkseigener Produktionskontrolle
Ein Beschichtungssystem, das im Salzsprühnebeltest 1.000 Stunden ohne relevante Mängel besteht, zeigt deutlich höhere beständigkeit als eines, das nach 48 Stunden versagt. Allerdings ersetzt kein Labortest die Bewertung realer bedingungen am Standort.
Planung und Auswahl des richtigen Korrosionsschutzsystems für Stahl
Eine strukturierte Systemwahl ist die chance, Wartungskosten und Lebenszyklus entscheidend zu optimieren. Diese Checkliste unterstützt planer und Bauherren:
-
Korrosivitätskategorie bestimmen: Standortbedingungen analysieren (Salze, feuchtigkeit, Industrie, Schadgase) und nach din en iso 12944-2 einstufen
-
Schutzdauer festlegen: L, M, H oder VH, je nach ziel und Nutzungsdauer des Bauwerks
-
Beschichtungssystem oder metallischen Überzug wählen: Passend zu Kategorie und schutzdauer nach Teil 5
-
Mechanische und chemische belastungen berücksichtigen: Abrieb, Schlag, Chemikalien, Temperatur
-
Zugänglichkeit und Wartung einplanen: Schwer erreichbare Brückenbauteile erfordern robustere systeme als leicht zugängliche Handläufe
-
Wirtschaftlichkeit prüfen: Ein Duplex-System ist initial teurer, spart aber über Jahrzehnte erhebliche Instandhaltungskosten
-
Prüfungen und überwachung definieren: Kontrollintervalle, Dokumentation, Abnahmekriterien
Im fall einer Stadthalle in Kategorie C3 mit VH-schutzdauer genügt in der regel ein epoxidisches Grundierungs-/Decklacksystem. Für Offshore-Nebenanlagen in C5 ist dagegen die kombination aus feuerverzinken, Spezialbeschichtung und regelmäßiger Inspektion Standard.
Branchenspezifische Anwendungen von Korrosionsschutz bei Stahl
Anforderungen und typische Schutzsysteme variieren je nach Branche erheblich:
-
Hoch- und Ingenieurbau (Brücken, Parkhäuser, Stadien): Kategorien C3, C5, häufig Duplex-systeme oder mehrlagige Nasslacksysteme. In Deutschland betrifft das allein rund 1.200 Stahl- und Stahlverbundbrücken
-
Maschinen- und Anlagenbau (Fördertechnik, Silos): C2, C5, Fokus auf chemische beständigkeit und Abriebfestigkeit, oft Epoxid-beschichtungen
-
Verkehr und Infrastruktur (Bahnbrücken, Lärmschutzwände, Masten): C4, C5, hohe mechanische belastungen durch Vibration und Tausalz
-

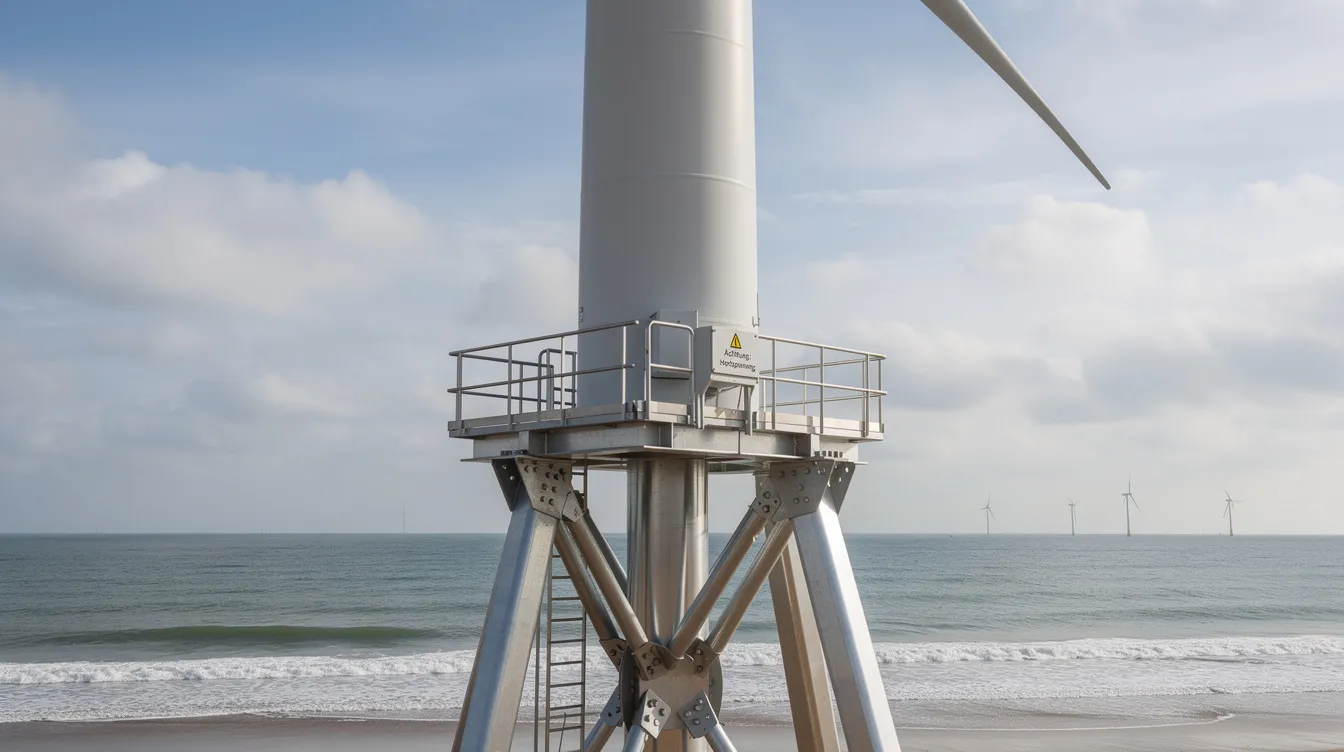

Energie (Windkraftanlagen, Umspannwerke): Offshore-Anlagen in CX, Onshore oft C4, C5, kombination aus metallischem schutz und harten beschichtungen
-
Architektur und Design (Sichtstahlkonstruktionen, Fassaden): Neben korrosionsschutz steht Ästhetik im Vordergrund, hochwertige Decklacke mit UV-stabilität und Farbvielfalt aus produkten wie Polyurethan oder Fluorpolymeren
Ob edelstahl, verzinkter stahl oder beschichteter Baustahl, die Wahl hängt stets von den spezifischen bedingungen in den jeweiligen bereichen ab.
Fazit: Langlebiger Korrosionsschutz von Stahl durch Normen, Planung und geeignete Systeme
Korrosionsschutz stahl ist kein optionales thema, sondern eine technische Notwendigkeit. Die din en iso 12944 liefert einen systematischen Rahmen, der von der Umgebungsanalyse über die Systemwahl bis zur qualitätssicherung alle relevanten Schritte abdeckt. Die richtige kombination aus oberflächenvorbereitung, Beschichtungssystem und ggf. metallischem Überzug entscheidet über Jahrzehnte stabiler Nutzung.
Frühzeitige Planung, bereits in der Entwurfsphase, bestimmt maßgeblich über Wartungsintervalle und Lebenszykluskosten. Wer die korrosivitätskategorien korrekt einstuft und ein normkonformes System wählt, vermeidet kostspielige Frühschäden und aufwendige Sanierungen.
Die drei wichtigsten Praxistipps:
-
Korrosivitätskategorie konsequent nach Standort bestimmen, nicht schätzen
-
Schutzdauer als Planungsgröße nutzen und Wartung von Anfang an einkalkulieren
-
Beschichtungsausführung durch qualifiziertes Personal überwachen lassen
Normkonforme korrosionsschutzsysteme sichern die stabilität, Sicherheit und den Werterhalt von Stahlbauwerken, über Jahrzehnte hinweg.
