Metall biegen bedeutet, Bleche, Profile oder Rohre gezielt plastisch zu verformen, um definierte Winkel, Radien und Geometrien für Bauteile im Metallbau herzustellen. Beim Metall biegen entscheiden Verfahren, Materialzustand und Werkzeugauswahl darüber, ob ein Bauteil maßhaltig, rissfrei und mit passender Oberfläche aus der Maschine kommt.
In der Praxis reicht das Spektrum von einfachen Kantteilen für Verkleidungen bis zu tragenden Komponenten im Stahlbau, Maschinenbau oder in der Architektur. Dafür existieren mehrere Biegetechniken, die sich in Werkzeugaufbau, erreichbarer Präzision und Wirtschaftlichkeit unterscheiden. Dieser Überblick ordnet die wichtigsten Metallbiegeverfahren ein, erklärt die materialtechnischen Grundlagen und gibt konkrete Hinweise, wie typische Fehler wie Rückfederung, Rissbildung oder Oberflächenbeschädigungen vermieden werden.
Wichtige Fakten auf einen Blick
- Metall biegen ist eine essenzielle Technik im Metallbau, die durch verschiedene Verfahren wie Gesenkbiegen, Freiformbiegen und Abkanten realisiert wird.
- Die Wahl des richtigen Verfahrens und der passenden Werkzeuge hängt von Materialeigenschaften, gewünschter Präzision und Anwendungsbereich ab.
- Herausforderungen wie Rückfederung und Rissbildung lassen sich durch fundiertes Fachwissen, korrekte Parameterauswahl und sorgfältige Vorbereitung vermeiden.
- Bei Blechen bestimmt das Verhältnis von Innenradius zu Blechdicke die Umformbarkeit; zu kleine Radien erhöhen das Risiko für Risse deutlich.
- CNC Abkantpressen speichern Biegeprogramme mit Werkzeugdaten, sodass Serienbauteile reproduzierbar gefertigt werden, wenn Materialcharge und Blechdicke konstant bleiben.
- Für die Qualitätssicherung sind mindestens Winkelmessung und Sichtprüfung nötig; bei funktionskritischen Teilen werden zusätzlich Schablonen oder Lehren eingesetzt.
Metall biegen gehört zu den Umformverfahren und verändert die Geometrie eines Werkstücks, ohne Material abzutragen. Im Unterschied zum Fräsen oder Bohren entsteht die Form vor allem durch das Zusammenspiel aus Kraft, Werkzeugkontur und elastisch plastischem Werkstoffverhalten. Das macht das Verfahren in vielen Fällen wirtschaftlich, weil Kantteile und gebogene Profile oft in kurzer Taktzeit gefertigt werden können.
Im Metallbau ist Biegen die Basis für unzählige Bauteile: Kantteile für Attikaabdeckungen, Abdeckbleche, Konsolen, Halter, Versteifungen oder Gehäuse. In Werkstätten entstehen daraus Geländerfüllungen, Handläufe, Zargen, Rahmen und individuelle Designteile. In industriellen Anwendungen werden gebogene Komponenten in Schaltschränken, Lüftungskanälen, Maschineneinhausungen oder in der Fördertechnik eingesetzt.
Die Vielfalt kommt daher, dass sich das Ziel, eine definierte Geometrie, über verschiedene Biegetechniken erreichen lässt. Für Bleche ist das Abkanten mit V Gesenk sehr verbreitet, für Rohre und Profile dominieren Dornbiegen oder Rollbiegen, für große Radien und Ringe wird häufig walzend gebogen. Je nach Auftrag spielt außerdem die Oberfläche eine Rolle, etwa bei Sichtteilen aus Edelstahl oder pulverbeschichteten Blechen, bei denen Werkzeugspuren und Kratzer Reklamationsgründe sind.
Im Folgenden werden zuerst die physikalischen Grundlagen eingeordnet, danach die wichtigsten Metallbiegeverfahren, Maschinen und Werkzeuge. Abschließend folgen konkrete Lösungen für typische Probleme und eine praxisnahe Checkliste für konstante Biegeergebnisse.

Beim Biegen entstehen im Querschnitt zwei gegensätzliche Spannungszonen: Auf der Außenseite der Biegung wirkt Zugspannung, auf der Innenseite Druckspannung. Zwischen beiden liegt die neutrale Faser, in deren Bereich die Längung näherungsweise null ist. Sobald die Belastung die Streckgrenze überschreitet, verformt sich das Material dauerhaft plastisch. Einen kompakten Einstieg in die Einordnung als Umformverfahren bietet die Übersicht zu Biegen in der Fertigungstechnik, zum Beispiel unter Biegen als Umformverfahren.
Für das Ergebnis sind drei Materialeigenschaften besonders relevant. Duktilität bestimmt, wie stark sich ein Metall ohne Rissbildung verformen lässt. Die Biegefestigkeit hängt von Festigkeit und Gefügezustand ab, sie beeinflusst die notwendige Presskraft und die mögliche Werkzeugwahl. Die Rückfederung entsteht durch elastische Anteile der Verformung: Nach Entlastung öffnet sich der Winkel leicht. Je höher die Streckgrenze im Verhältnis zum Elastizitätsmodul, desto stärker kann der Effekt ausfallen, was bei hochfesten Stählen und vielen Edelstählen in der Praxis deutlich spürbar ist. Hintergrund zur Rückfederung ist in der Werkstoffkunde unter Rückfederung bei Umformprozessen beschrieben.
Auch das Metall selbst macht einen Unterschied. Unlegierte Baustähle lassen sich in typischen Blechdicken meist gut kanten, solange Innenradius und Faserverlauf (Walzrichtung) berücksichtigt werden. Aluminium ist oft gut umformbar, kann aber je nach Legierung und Zustand (zum Beispiel aushärtbar) bei engen Radien reißen und zeigt schnell Druckstellen. Edelstahl besitzt häufig eine ausgeprägte Rückfederung und neigt bei ungünstigen Parametern zu Oberflächenmarkierungen, weshalb Schutzfolien und geeignete Werkzeugoberflächen häufiger eingesetzt werden. Kupfer ist sehr duktil, dafür sind Abdrücke und Oberflächenfehler bei Sichtteilen schnell sichtbar.
In der Fertigung werden Biegearbeiten oft mit Fügeverfahren kombiniert. Wenn nach dem Kanten geschweißt werden muss, beeinflussen Wärmeeintrag und Verzug die Maßhaltigkeit. Für typische Anforderungen an saubere Nähte im Metallbau ist WIG-Schweissen eine gängige Methode, insbesondere bei Edelstahl und dünneren Querschnitten.
Im Metallbau haben sich mehrere Metallbiegeverfahren etabliert, die sich nach Werkzeugprinzip und Bauteilart auswählen lassen. Für Bleche steht das Kanten im Vordergrund, für Profile und Rohre kommen zusätzliche Verfahren hinzu.
Gesenkbiegen arbeitet mit Oberwerkzeug (Stempel) und Unterwerkzeug (Gesenk), die eine definierte Kontur vorgeben. In der Praxis wird häufig im V-Gesenkt gebogen, entweder als Luftbiegen oder als Bodenbiegen, je nach gewünschter Wiederholgenauigkeit und Presskraft. Der Vorteil liegt in präzisen, reproduzierbaren Winkeln, was für Serien, Kassetten, Gehäuse oder Kantteile mit mehreren Biegungen entscheidend ist. Ein relevanter Praxispunkt: Sobald Materialdicke oder Festigkeit schwankt, ändern sich Winkel und Schenkellängen, weshalb Materialchargen in Serien möglichst konstant gehalten werden.
Freiformbiegen, in vielen Werkstätten als Schwenkbiegen bekannt, setzt auf eine Biegewange, die das Blech um eine Spannkante schwenkt. Das Verfahren ist flexibel, weil verschiedene Winkel ohne Gesenkwechsel möglich sind, solange Geometrie und Biegelänge zur Maschine passen. Es eignet sich besonders für lange Kantungen an dünneren Blechen, etwa bei Verkleidungen oder Luftkanälen, und es reduziert Werkzeugabdrücke auf Sichtflächen, weil weniger Kontaktflächen unter hoher Pressung entstehen.

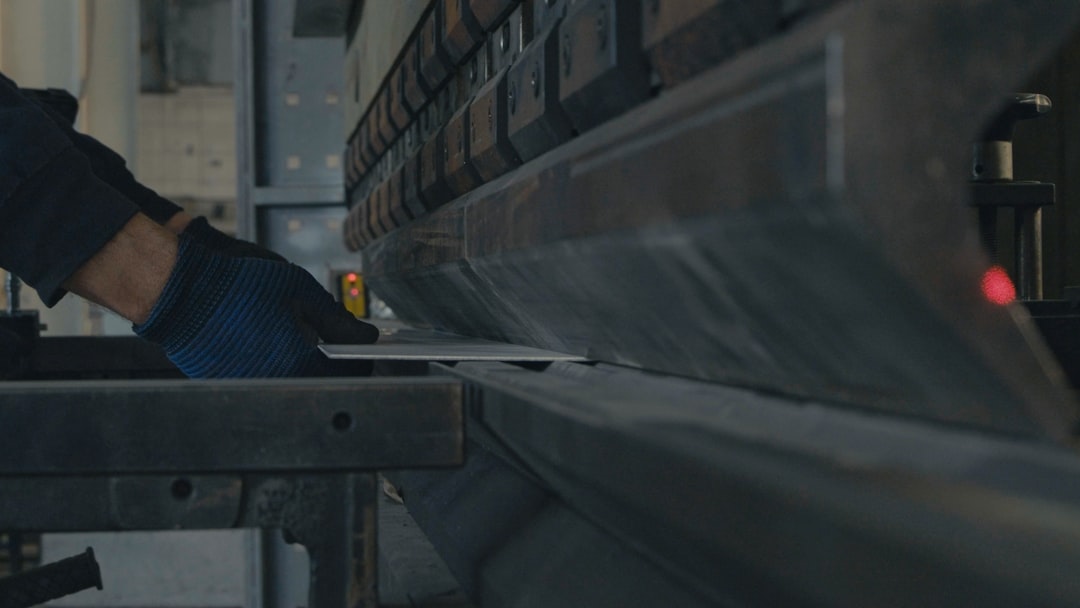

Abkanten bezeichnet im Werkstattalltag meist das Biegen auf der Abkantpresse und ist damit eng mit Gesenkbiegen verbunden. Es punktet bei scharfkantigen Geometrien, kurzen Radien und vielen wiederholten Kantungen. Walzbiegen nutzt dagegen Rollensätze, um große Radien, Bögen oder Ringe herzustellen, etwa für Verkleidungsringe, Zylindermäntel oder gebogene Handlaufsegmente. Walzbiegen ist oft die richtige Wahl, wenn ein konstanter Radius über eine lange Länge benötigt wird und eine segmentierte Kantung optisch oder funktional nicht akzeptabel ist. Eine allgemeine Einordnung des Walzbiegen als Rundbiegen findet sich unter Rundbiegen.

Im industriellen Umfeld dominieren Abkantpressen und CNC-gesteuerte Biegemaschinen. Moderne Anlagen arbeiten mit servoelektrischen oder hydraulischen Achsen, messen Positionen hochauflösend und nutzen teilweise Winkelmesssysteme, um Abweichungen durch Materialschwankungen zu korrigieren. CNC-Steuerungen ermöglichen Programmbiegungen mit mehreren Stationen, definierter Biegenreihenfolge und Wiederholgenauigkeit auch bei komplexen Kantteilen. Wichtig ist dabei das Zusammenspiel aus Stempel, Gesenk, Presskraft und Maschinensteifigkeit, denn diese Faktoren bestimmen, ob Winkel und Schenkellängen innerhalb enger Toleranzen bleiben.
Für kleinere Projekte reichen häufig Handbiegegeräte und manuelle Werkzeuge. Dazu zählen einfache Biegebänke, Kantbänke, Hebelbieger, Rundbiegezangen sowie Biegefeder- und Dornlösungen für Rohre. Sie sind kostengünstig, schnell einsatzbereit und ideal für Einzelstücke, Reparaturen oder Prototypen, erfordern aber mehr Erfahrung, weil Kraftaufwand, Anschläge und Wiederholbarkeit begrenzt sind.
Bei der Auswahl des passenden Werkzeugs sind drei Kriterien entscheidend: Materialstärke (inklusive Festigkeit, da diese die benötigte Kraft und den erreichbaren Innenradius beeinflusst), Biegelänge (Maschinenarbeitslänge, Durchbiegung, Anschlagkonzept) und erforderliche Genauigkeit (Winkel- und Maßtoleranzen, Oberflächenanforderungen). Wer Serien biegen will, sollte zudem Werkzeugwechselzeiten, Verfügbarkeit standardisierter V-Gesenke und die Möglichkeit zur Prozessüberwachung berücksichtigen.
Im Bauwesen und in der Architektur ist Metallbiegen allgegenwärtig, von tragenden und aussteifenden Bauteilen bis zu sichtbaren Designelementen. Typische Anwendungen sind gekantete Profile und Bleche für Trägeranschlüsse, Geländer und Handläufe, Abdeckungen, Attiken sowie Fassadenelemente aus Aluminium, Edelstahl oder verzinktem Stahl. Auch konstruktive Details wie Laschen, Konsolen, Randprofile und Kantteile für Dach- und Wandanschlüsse entstehen häufig durch Abkanten oder Schwenkbiegen, weil damit präzise Kanten, definierte Radien und saubere Sichtflächen realisierbar sind.
In der Automobilindustrie und im Maschinenbau entscheidet Biegen über Passgenauigkeit, Bauraum und Funktion. Karosserie- und Strukturteile, Verstärkungen, Halter, Klammern und Abschirmbleche werden in großen Stückzahlen auf Pressen und automatisierten Linien gefertigt. Im Maschinenbau sind Gehäuse, Schaltschrankteile, Abdeckungen, Schutzhauben und funktionale Komponenten wie Führungsbleche oder Montagewinkel verbreitet. Hier zählt neben dem Winkel besonders die Maßhaltigkeit der Schenkellängen, damit Bohrbilder, Verschraubungen und Dichtflächen ohne Nacharbeit passen.
Im Möbelbau, Kunsthandwerk und bei Designobjekten eröffnet Metallbiegen kreative Freiheiten: gebogene Gestelle, Kufen, Regalsysteme, Leuchtenarme oder dekorative Paneele. Häufig werden Edelstahl und pulverbeschichteter Stahl genutzt, weil sich klare Kanten mit hochwertigen Oberflächen kombinieren lassen. Für Unikate sind manuelle Verfahren und Walzbiegen attraktiv, während Kleinserien oft von reproduzierbaren Kantungen auf kompakten Abkantpressen profitieren.

Rückfederung ist eine der häufigsten Ursachen für Winkelabweichungen. Sie entsteht durch elastische Anteile der Verformung, die nach dem Entlasten teilweise in die Ausgangsform zurückkehren. Je höher Festigkeit und Verhältnis von Innenradius zu Blechdicke, desto stärker fällt die Rückfederung typischerweise aus. In der Praxis wird sie über Überbiegung kompensiert (Sollwinkel kleiner anfahren), über Prozessdaten und Tabellen angenähert oder durch Messsysteme und iteratives Nachstellen (Probewinkel, Korrekturfaktor) stabilisiert. Bei Serien helfen konstante Chargen, definierte Schmierung und identische Werkzeugkombinationen, um Streuung zu reduzieren.
Rissbildung und Materialversagen treten auf, wenn die Dehnung an der Außenseite zu groß wird, etwa durch zu kleine Biegeradien, ungünstige Walzrichtung oder lokale Kerben an Kanten. Abhilfe schafft die Wahl eines ausreichenden Innenradius (material- und dickeabhängig), saubere entgratete Zuschnitte, korrektes Ausrichten zur Walzrichtung sowie das Vermeiden zu hoher Umformgrade in einer einzigen Biegung. Bei hochfesten Werkstoffen kann ein größerer V-Öffnungsbereich oder ein angepasstes Verfahren (zum Beispiel Luftbiegen statt Bodenbiegen) die Spitzenbelastung senken.
Oberflächenqualität und Maßhaltigkeit leiden häufig durch Kratzer, Druckstellen oder Toleranzabweichungen. Praktische Maßnahmen sind Schutzfolien, saubere Werkzeuge ohne Grate, geeignete Auflagen und Bürsten, sowie passende Stempelradien zur Vermeidung von Abdrücken. Maßhaltigkeit verbessert man über stabile Anschläge, definierte Biegezuschläge, kontrollierte Werkzeugauswahl und das Minimieren von Umspannungen. Bei langen Biegelängen ist zudem die Durchbiegung der Maschine zu berücksichtigen, gegebenenfalls mit Bombierung, Zwischenauflagen oder einer angepassten Biegestrategie, damit Winkel und Schenkellängen über die gesamte Länge konsistent bleiben.
Ein stabiler Biegeprozess beginnt lange vor dem ersten Hub. Reinigung entfernt Öl, Zunder und Partikel, die sonst zu Rutschern, Maßabweichungen oder Oberflächenabdrücken führen. Achten Sie auf kompatible Reiniger (werkstoff- und beschichtungsabhängig) und trocknen Sie das Material vollständig. Danach folgt das Entgraten, besonders an Schnittkanten von Laser, Plasma oder Schere, denn kleinste Kerben wirken als Rissstarter. Für empfindliche Sichtflächen lohnen Schutzfolie, saubere Auflagen und regelmäßige Werkzeugpflege. Auch die Lagerung zählt: Bleche eben und spannungsarm lagern, Korrosion vermeiden (trockene Umgebung, Zwischenlagen), und Chargen getrennt halten, damit Materialkennwerte nicht unbemerkt wechseln.
Bei den Parametern entscheidet die Kombination aus Geometrie, Werkstoff und Werkzeug. Der Biegewinkel sollte inklusive Rückfederung geplant werden (Überbiegung einrechnen, gegebenenfalls mit Probestücken). Der Innenradius muss zur Dicke und Festigkeit passen, zu kleine Radien erhöhen Rissrisiko und Rückfederung. Die Vorschubgeschwindigkeit bzw. Umformgeschwindigkeit beeinflusst Reibung und Wärmeeintrag, in der Praxis gilt: so schnell wie möglich, aber so langsam wie nötig für kontrollierte Anlage und Wiederholgenauigkeit. Die Werkzeugwahl (V-Öffnung, Stempelradius, Luftbiegen oder Bodenbiegen) bestimmt Kraftbedarf, Toleranzfenster und Oberflächenbild.
Nach dem Biegen sichert Qualitätskontrolle die Serie: Winkel mit Winkelmesser oder Messarm prüfen, Schenkellängen und Radien messen, und Sichtprüfung auf Risse, Druckstellen sowie Kantenaufwurf durchführen. Abweichungen lassen sich oft über Anschläge, Bombierung, Werkzeugwechsel oder Korrekturfaktoren beheben, bevor Ausschuss entsteht.
Metall biegen bleibt eine Schlüsseltechnik, weil sich damit Funktion, Stabilität und Design effizient verbinden lassen. Je nach Anforderung stehen unterschiedliche Verfahren zur Verfügung: Gesenkbiegen an der Abkantpresse (typisch für Gehäuse, Kassetten, Profile und präzise Serien), Walzbiegen für Radien und Zylinder (zum Beispiel Rohre, Ringe, Verkleidungen), Schwenkbiegen für lange Kanten und dünne Bleche (etwa Abdeckungen, Lüftungsteile), sowie Rohrbiegen mit Dorn oder ohne Dorn für Leitungen, Geländer und Rahmenkonstruktionen. Welches Verfahren optimal ist, hängt von Material, Dicke, Radius, Stückzahl, Sichtanforderungen und Toleranzen ab.
Für hochwertige Ergebnisse sind Fachwissen und Erfahrung entscheidend: Die richtige Einschätzung von Rückfederung, Walzrichtung, Mindestbiegeradius und Werkzeuggeometrie verhindert Risse und reduziert Nacharbeit. Ebenso wichtig sind Prozessroutine, saubere Zuschnitte, reproduzierbare Parametrierung und eine konsequente Messstrategie, damit Winkel, Radien und Schenkellängen auch in Serien stabil bleiben.
Wenn Sie Metallbiegearbeiten vergeben möchten, lohnt sich die Zusammenarbeit mit spezialisierten Betrieben. Auf MetallbauNEWS können Sie gezielt nach qualifizierten Fachbetrieben suchen und passende Ansprechpartner für Ihre Biegeaufgabe finden.
Gesenkbiegen an der Abkantpresse ist ideal für präzise Kantteile und Serienfertigung. Die Artikel nennt Gesenkbiegen speziell für Gehäuse, Kassetten und Profile. Wenn Winkeltoleranzen klein sind und viele gleiche Teile gebraucht werden, ist dieses Verfahren oft wirtschaftlich.
Das Verhältnis bestimmt, ob das Blech plastik verformt oder reißen wird. Im Text wird darauf hingewiesen, dass zu kleine Radien das Rissrisiko deutlich erhöhen. Daher wählt man den Mindestbiegeradius abhängig von Material und Dicke, um Rissbildung zu vermeiden.
Dornbiegen eignet sich für präzise Rohrbiegungen mit engem Radius und kontrollierter Querschnittsform. Walzbiegen ist besser für große Radien, Ringe oder Zylinderforderungen. Für Geländer oder Leitungen mit geringem Biegeradius ist Dornbiegen oft die bessere Wahl.
Rückfederung verändert nach dem Biegen den Winkel aufgrund elastischer Entspannung. Der Artikel beschreibt, dass Bombierung, Korrekturfaktoren oder ein Werkzeugwechsel zur Kompensation eingesetzt werden. Bei Serienfertigung speichert die CNC Abkantpresse korrigierte Biegeprogramme, wenn Material und Dicke konstant bleiben.
Für die meisten Teile genügen Winkelmessung und Sichtprüfung als Mindestkontrolle. Bei funktionskritischen Bauteilen sollten zusätzlich Schablonen oder Lehren verwendet werden, so wie im Text empfohlen. Diese Maßnahmen stellen sicher, dass Winkel, Radien und Schenkellängen reproduzierbar sind.
Oberflächenprobleme lassen sich durch passende Werkzeugoberflächen, saubere Zuschnitte und sorgfältige Vorbereitung reduzieren. Der Artikel empfiehlt auch die richtige Parameterauswahl und den Einsatz von Hilfsmitteln wie Schutzfolien. Bei empfindlichen Sichtflächen lohnt sich zusätzlich ein Werkzeugwechsel oder eine spezielle Werkzeugbombierung.
Bei hoher Stückzahl, engen Toleranzen oder tragenden Komponenten empfiehlt der Text die Zusammenarbeit mit spezialisierten Betrieben. Solche Betriebe haben Erfahrung mit Rückfederung, Mindestbiegeradius und Werkzeuggeometrie. Auf Plattformen wie MetallbauNEWS lassen sich gezielt passende Fachbetriebe finden.
