Wenn Sie eine tragende Schweißkonstruktion abnehmen, entscheidet das korrekte Schweißnaht prüfen darüber, ob ein Bauteil dauerhaft sicher Lasten trägt oder unbemerkt mit einem kritischen Fehler in Betrieb geht. In der Praxis beginnt die Schweißnahtprüfung fast immer mit der Sichtprüfung und wird je nach Bauteilklasse durch zerstörungsfreie Verfahren wie Ultraschall, Durchstrahlung, Magnetpulver oder Farbeindringprüfung ergänzt.
Wichtige Fakten auf einen Blick
- Die Schweißnahtprüfung startet üblicherweise mit der Sichtprüfung Schweißnaht nach DIN EN ISO 17637, weil Geometrie und Oberflächenfehler sofort bewertbar sind.
- Zerstörungsfreie Prüfung wie Ultraschall nach DIN EN ISO 17640 und Durchstrahlung nach DIN EN ISO 17636 eignet sich zum Nachweis innerer Bindefehler, Poren und Risse.
- Für die Bewertung von Unregelmäßigkeiten wird häufig DIN EN ISO 5817 genutzt, die Qualitätsstufen (zB B, C, D) für Schmelzschweißverbindungen definiert.
- Die Magnetpulverprüfung ist auf ferromagnetische Werkstoffe beschränkt und wird typischerweise zur Detektion oberflächennaher Risse an Naht und Wärmeeinflusszone eingesetzt.
- Die radiografische Prüfung erfordert einen geregelten Strahlenschutzbetrieb; in Deutschland sind Strahlenschutzgesetz und Strahlenschutzverordnung dafür die maßgeblichen Rechtsgrundlagen.
- Typische Schweißnahtfehler wie Risse, Poren oder Schlackeneinschlüsse hängen oft mit Parameterwahl, Nahtvorbereitung und Zwischenlagentemperatur zusammen und sind systematisch prüfbar.
- Prüfprotokolle müssen Bauteil, Verfahren, Prüfumfang, Geräteparameter, Prüfpersonal und Befundlage enthalten, damit die Qualitätskontrolle Schweißen nachvollziehbar bleibt.
Im Metallbau und in der Industrie ist die Schweißnahtkontrolle ein sicherheitsrelevanter Bestandteil der Fertigung, weil die Naht häufig das schwächste Glied im Kraftfluss ist, wenn Fehler unentdeckt bleiben. Für tragende Konstruktionen, Druckgeräte, Krane, Geländer oder Fahrzeugrahmen kann eine unzureichend geprüfte Naht im Schadensfall zu Ausfall, Personengefährdung und erheblichen Folgekosten führen. In der Werkstattpraxis wird deshalb gestuft vorgegangen: Erstprüfung durch Sichtprüfung, ergänzend zerstörungsfreie Prüfverfahren für innere oder oberflächennahe Fehler, und in Sonderfällen zerstörende Prüfungen an Proben oder Verfahrensprüfungen.
Welche Methode sinnvoll ist, hängt vom Werkstoff, der Nahtgeometrie, der Zugänglichkeit und dem geforderten Qualitätsniveau ab. Bei Kehlnähten an dünnwandigen Bauteilen lassen sich viele Abweichungen bereits visuell erkennen, während bei dickwandigen Stumpfnähten häufig Ultraschall oder Durchstrahlung benötigt wird, um Bindefehler und Porosität im Volumen zu bewerten. Einen Rahmen für die Auswahl und Durchführung geben Normenreihen wie DIN EN ISO 17635 (allgemeine Regeln für die zerstörungsfreie Prüfung von Schweißverbindungen, siehe DIN EN ISO 17635 bei ISO).
Für Deutschland sind außerdem rechtliche und vertragliche Anforderungen relevant, die sich aus Bauordnungen, Herstellerpflichten und projektspezifischen Spezifikationen ableiten. Sobald Durchstrahlung mit Röntgen oder Gammaquellen im Spiel ist, greifen Strahlenschutzvorgaben, insbesondere das Strahlenschutzgesetz und die Strahlenschutzverordnung. Für Betriebe, die Schweißtechnik erst aufbauen, ist es sinnvoll, die Prüfanforderungen bereits bei der Geräteauswahl zu berücksichtigen, etwa bei der Frage nach Prozessstabilität und Parametrierbarkeit eines Schweißgerät für Einsteiger.
Auch bei Montagearbeiten an Bauwerken entscheidet der Prüfumfang über die Abnahmefähigkeit, beispielsweise bei Anschlüssen und Auflagerdetails, wie sie beim Stahlträger einbauen typischerweise entstehen.
Die Sichtprüfung Schweißnaht ist die schnellste und in vielen Regelwerken verpflichtende Erstmaßnahme, weil sie ohne großen Geräteaufwand durchgeführt werden kann und unmittelbar die Nahtgeometrie bewertet. Als Referenz für Durchführung und Umfang wird häufig DIN EN ISO 17637 herangezogen (siehe DIN EN ISO 17637 bei ISO). Praktisch bedeutet das: Bauteil identifizieren, Nahtbereiche freilegen, Oberfläche reinigen und die Prüfung bei ausreichender Beleuchtungsstärke durchführen. In Werkstattumgebungen hat sich eine gerichtete Zusatzbeleuchtung bewährt, weil sie Einbrandkerben, Überhöhungen und Oberflächenrisse durch Schattenwurf deutlicher macht.

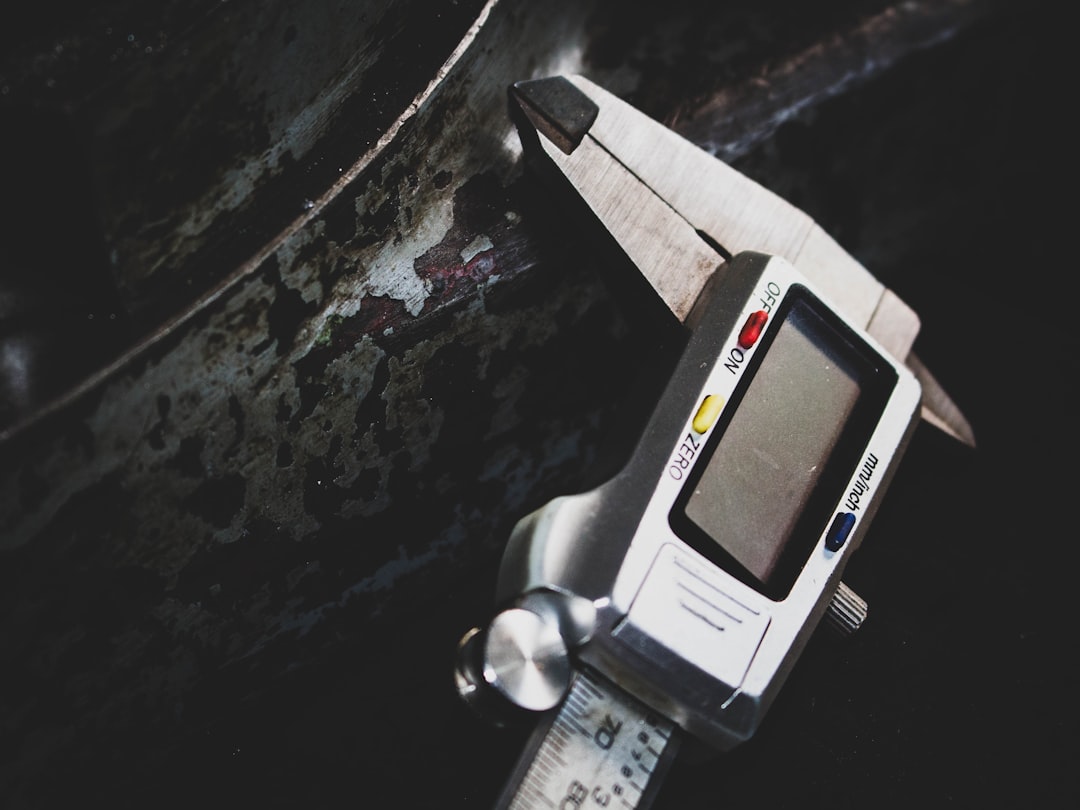

Bewertet werden typische Oberflächenanzeigen und geometrische Abweichungen, zum Beispiel Risse, Porenöffnungen, Einbrandkerben, Unterwölbung, Nahtüberhöhung, ungleichmäßige Nahtbreite, Nahtversatz und Anlauffarben als Indikator für Wärmeeintrag bei nichtrostenden Stählen. Für eine reproduzierbare Beurteilung wird mit Nahtlehren gearbeitet, etwa zur Messung von Kehlnahthöhe, Nahtüberhöhung und Kantenversatz. Eine einfache Messlupe mit Skala, Kreide oder Lackstift zur Markierung sowie eine Schweißnahtlehre decken den Großteil der üblichen Sichtprüfaufgaben ab.
Bei der Dokumentation sollten Befunde nicht nur beschrieben, sondern eindeutig lokalisiert werden. Bewährt hat sich eine Kombination aus Bauteilskizze, Nahtnummer, Bezugspunkten (zB von einer Kante gemessen) und Foto mit Maßstab. Für Serienfertigung ist eine Checkliste sinnvoll, die mindestens Nahtart, Länge, Zugänglichkeit, Sichtbedingungen, Prüfer, Datum und Ergebnis enthält.
Die Sichtprüfung hat Grenzen: Bindefehler im Wurzelbereich, innere Porosität oder Schlackeneinschlüsse sind bei geschlossenen Nähten nicht direkt erkennbar. Deshalb ist die Sichtprüfung in der Schweißnahtprüfung zwar grundlegend, aber je nach Qualitätsanforderung nur die erste Stufe.
Unter zerstörungsfreie Prüfung fallen Verfahren, die die Gebrauchstauglichkeit des Bauteils erhalten und dennoch innere oder oberflächennahe Unregelmäßigkeiten nachweisen. Zu den in der Schweißtechnik am häufigsten eingesetzten Verfahren zählen Ultraschallprüfung (UT), radiografische Prüfung (RT), Magnetpulverprüfung (MT) und Farbeindringprüfung (PT). Der übergeordnete methodische Rahmen wird oft über DIN EN ISO 17635 adressiert (siehe DIN EN ISO 17635 bei ISO).
Prüfverfahren Schweißnaht unterscheiden sich in Aussagekraft, Aufwand und Eignung. UT ist sehr verbreitet, weil es ohne ionisierende Strahlung auskommt und bei geeigneter Geometrie auch dicke Querschnitte prüfen kann. RT bildet Volumenfehler wie Poren und Schlackeneinschlüsse oft sehr anschaulich ab, erfordert jedoch Strahlenschutz, Freimessung und geregelte Arbeitsbereiche (rechtliche Basis: Strahlenschutzgesetz). MT ist für ferromagnetische Werkstoffe geeignet und detektiert oberflächennahe Risse sehr zuverlässig. PT ist werkstoffseitig breiter einsetzbar, erfordert aber eine saubere Oberfläche und zeigt primär offene Oberflächenrisse.
Für die Auswahl gilt eine einfache Praxisregel: Oberflächennahe Risssuche an Stahlbauteilen funktioniert meist effizient mit MT, geometrisch schwierige oder dicke Stumpfnähte werden häufig mit UT beurteilt, und wenn eine bildgebende Aussage über Volumenfehler gefordert ist, wird RT eingesetzt. Bei austenitischen nichtrostenden Stählen oder Aluminium ist MT nicht möglich, dann werden UT mit geeigneter Technik oder PT relevant.
Die Ultraschallprüfung (UT) arbeitet mit hochfrequenten Schallwellen, die über einen Prüfkopf in das Bauteil eingekoppelt werden. An Grenzflächen, Materialübergängen oder Unregelmäßigkeiten werden die Wellen reflektiert und als Echo auf einem Gerät angezeigt. So lassen sich insbesondere innere Fehler wie Bindefehler (fehlende Verschmelzung), Lunker (Hohlräume) und Risse detektieren. Je nach Nahtgeometrie kommen Geradeaus- oder Winkelprüfköpfe zum Einsatz, um auch seitliche Fehlstellen in der Schweißnaht zu treffen.
Für die Durchführung ist eine geeignete Oberflächenvorbereitung wichtig: lose Zunder, Schweißspritzer, grobe Rauheit oder Beschichtungen können die Schallkopplung verschlechtern. Danach wird ein Koppelmittel (zum Beispiel Gel, Öl oder Wasser-basierte Mittel) aufgetragen, damit der Schall effizient vom Prüfkopf in das Material gelangt. Der Prüfkopf wird kontrolliert über die Naht und Wärmeeinflusszone geführt, häufig in mehreren Spuren und Winkeln, um Fehlorientierungen zu berücksichtigen. Bei komplexen Aufgaben werden auch mechanisierte Scanner oder Phased-Array-Techniken genutzt, die die Auswertung reproduzierbarer machen.
Die Interpretation basiert auf Laufzeit (Tiefe), Echoamplitude (Reflexionsstärke) und Echoform. Entscheidend ist die Unterscheidung zwischen echten Fehlanzeigen und Geometrie-Echos, etwa von Wurzelüberhöhung, Kanten oder Übergängen. Grenzen hat UT bei ungünstiger Geometrie, schwer zugänglichen Bereichen, stark dämpfenden oder grobkörnigen Werkstoffen sowie bei sehr kleinen, ungünstig orientierten Rissen. Zudem ist das Ergebnis stark von Kalibrierung, Prüftechnik und Qualifikation des Prüfpersonals abhängig.
Die radiografische Prüfung (RT) umfasst Röntgen- und Durchstrahlungsprüfung mit Röntgenröhre oder Gammaquelle. Dabei entsteht eine Abbildung der inneren Struktur auf Film oder Digitaldetektor, wodurch Volumenfehler in Schweißnähten, zum Beispiel Porenfelder, Schlackeneinschlüsse oder Lunker, meist sehr gut erkennbar sind. Planare Fehler wie Bindefehler oder flach liegende Risse können hingegen je nach Ausrichtung zur Strahlrichtung weniger auffällig sein. RT erfordert einen geregelten Strahlenschutz, abgesperrte Bereiche, Freigaben und Dokumentation, da ionisierende Strahlung eingesetzt wird. Praktisch bedeutet das auch höheren organisatorischen Aufwand und häufige Einschränkungen im laufenden Betrieb.
Die Magnetpulverprüfung (MT) eignet sich nur für ferromagnetische Werkstoffe wie viele unlegierte und niedriglegierte Stähle. Das Bauteil wird magnetisiert (Joch, Spule oder Stromdurchflutung), anschließend wird Magnetpulver trocken oder als Suspension aufgebracht. An Oberflächen- und oberflächennahen Fehlstellen, besonders Rissen, entstehen Streufelder, die das Pulver sichtbar anlagern. Vorteile sind hohe Empfindlichkeit für Risse und relativ schnelle Prüfung, Nachteile sind die Werkstoffbindung, begrenzte Eindringtiefe und der Aufwand für Entmagnetisierung sowie Oberflächenreinigung.
Zu den Einsatzgebieten zählen Stahlbau, Rohrleitungsbau, Druckgeräte und sicherheitsrelevante Schweißkonstruktionen. Ob RT oder MT (oder eine Kombination) gesetzlich oder normativ gefordert ist, ergibt sich typischerweise aus Regelwerken, Abnahmeprüfplänen und Bauteilklassen, etwa bei Druckgeräten, tragenden Bauteilen oder sicherheitskritischen Rohrleitungen. In der Praxis entscheidet häufig die geforderte Nachweissicherheit für bestimmte Fehlerarten, plus die Randbedingungen wie Zugänglichkeit, Dicke und Strahlenschutz.
Zu den häufigsten Schweißnahtfehlern zählen Risse (Warmrisse, Kaltrisse), Poren (Einzelporen oder Porenketten), Schlackeneinschlüsse, Bindefehler (fehlende Verschmelzung an Flanken oder zwischen Lagen) sowie unzureichende Durchschweißung an der Wurzel. Diese Fehler beeinflussen je nach Lage und Ausprägung Festigkeit, Dichtheit und Ermüdungsverhalten, weshalb sie in vielen Abnahmekriterien streng bewertet werden.
Die Ursachen sind oft eine Kombination aus Prozessparametern, Werkstoffzustand und Vorbereitung. Falsche Parameter wie zu geringe Wärmeinput, zu hohe Vorschubgeschwindigkeit, ungünstiger Lichtbogen, falscher Drahtvorschub oder unpassende Stromart begünstigen Bindefehler und mangelnde Durchschweißung. Poren entstehen häufig durch unzureichenden Schutzgasfluss, Zugluft, feuchte Zusatzwerkstoffe oder verunreinigte Oberflächen (Öl, Rost, Farbe). Schlackeneinschlüsse sind typisch bei unzureichender Zwischenlagenreinigung oder falschem Lagenaufbau. Risse können durch hohe Aufhärtung, Wasserstoffeintrag, zu hohe Zwangsspannungen, falsche Vorwärmtemperatur oder ungünstige Nahtfolge entstehen.
Zur Vermeidung hilft eine saubere, reproduzierbare Schweißtechnik: Fugen korrekt vorbereiten (Winkel, Spaltmaß, Wurzelsicherung), Oberflächen gründlich reinigen, passende Zusatzwerkstoffe trocken lagern und Schutzgasführung stabil halten. Ebenso wichtig sind qualifizierte Schweißer, geeignete Schweißanweisungen (WPS), kontrollierte Zwischenlagentemperaturen und konsequente Zwischenlagenreinigung. Bei rissgefährdeten Stählen reduzieren Vorwärmen, kontrollierter Wärmeinput und eine geeignete Nahtfolge die Rissneigung deutlich. Regelmäßige Prozessüberwachung und geeignete zerstörungsfreie Prüfungen sichern, dass Fehler früh erkannt und systematisch abgestellt werden.
Für die Beurteilung und Nachweisführung sind Normen und Richtlinien zentral. Häufige Referenzen sind DIN EN ISO 17637 (Sichtprüfung, VT) als Grundlage für Durchführung und Bewertung der visuellen Prüfung sowie DIN EN ISO 5817 als Regelwerk für Bewertungsgruppen (z.B. B, C, D) und zulässige Unregelmäßigkeiten bei Schmelzschweißverbindungen. Je nach Prüfverfahren kommen ergänzend weitere Normen hinzu, etwa DIN EN ISO 3452 (Eindringprüfung, PT), DIN EN ISO 9934 (Magnetpulverprüfung, MT), DIN EN ISO 17640 (Ultraschallprüfung, UT) oder DIN EN ISO 17636 (Durchstrahlungsprüfung, RT). Welche Normen verbindlich sind, ergibt sich aus Vertrag, Spezifikation, Bauvorschrift und dem jeweiligen Anwendungsbereich (Druckgeräte, Stahlbau, Rohrleitungsbau).
Ebenso wichtig ist die Dokumentation. Prüfprotokolle sollten mindestens enthalten: eindeutige Identifikation des Bauteils und der Naht (Nahtnummer, Zeichnungsstand), Werkstoff und Wanddicke, Schweißprozess und WPS-Referenz, Prüfverfahren und angewendete Norm, Prüfumfang, Prüfmittel und Kalibrierstatus, Prüfergebnis mit Akzeptanzkriterium (z.B. ISO 5817 Bewertungsgruppe), Lage und Größe von Anzeigen/Unregelmäßigkeiten (Skizze, Foto, RT/UT-Aufnahme) sowie Datum, Prüfer, Unterschrift und Freigabestatus. Für Rückverfolgbarkeit sind Aufbewahrungsfristen, Versionierung und geregelte Nacharbeit- sowie Wiederholprüfabläufe sinnvoll.
Die Qualifikation des Prüfpersonals ist ein weiterer Eckpfeiler. Für zerstörungsfreie Prüfung ist in der Praxis eine Zertifizierung nach ISO 9712 (Stufen 1-3) üblich, ergänzt durch betriebliche Autorisierung. Für die Sichtprüfung werden vergleichbare Qualifikationen bzw. nachweisbare Schulungen gefordert. Nur mit geschultem Personal, geeigneten Anweisungen und dokumentierten Verfahren sind Ergebnisse reproduzierbar und auditfähig.
Eine systematische Schweißnahtprüfung verbindet mehrere Methoden, die sich in Aussagekraft und Aufwand ergänzen. Die Sichtprüfung (VT) ist der schnellste Einstieg und deckt Geometriefehler, Oberflächenrisse, Einbrandkerben oder Spritzer ab. PT und MT eignen sich für oberflächenoffene Fehler, MT besonders bei ferromagnetischen Werkstoffen. UT ist stark für innere Fehler wie Bindefehler, Risse oder Einschlüsse, vor allem bei größeren Wanddicken. RT liefert eine bildhafte Darstellung von Volumenfehlern (Poren, Schlacke) und ist häufig bei Rohrnähten und sicherheitsrelevanten Nähten etabliert, jedoch mit höherem organisatorischem Aufwand.
Für Praktiker gilt: früh prüfen und risikobasiert planen. VT sollte vor, während und nach dem Schweißen erfolgen (Fugenbereitung, Zwischenlagen, Endkontrolle). Bei risskritischen Werkstoffen oder hoher Zwangsbeanspruchung sind PT/MT nach Abkühlung und gegebenenfalls nach einer Wartezeit sinnvoll. UT oder RT empfiehlt sich, wenn die Naht sicherheitsrelevant ist, die Wanddicke zunimmt, die Zugänglichkeit eingeschränkt ist oder wiederkehrende Fehlerbilder auftreten. Besonders zu beachten sind saubere Oberflächen, definierte Akzeptanzkriterien (z.B. ISO 5817), korrekt eingestellte Prüfgeräte und eine eindeutige Nahtidentifikation, damit Befunde eindeutig zugeordnet werden können.
Moderne Technologien wie phased-array UT (PAUT), TOFD, digitale Radiographie, automatisierte Scanner und zunehmend datengetriebene Auswertung erhöhen Reproduzierbarkeit und Nachvollziehbarkeit. Unabhängig von der Technik bleibt kontinuierliche Qualitätskontrolle entscheidend: Nur wer Prüfresultate auswertet, Ursachen im Prozess abstellt und die Wirksamkeit durch Wiederholprüfungen bestätigt, erreicht dauerhaft stabile Schweißqualität.
Die Sichtprüfung ist die erste und wichtigste Kontrolle, besonders bei Kehlnähten an dünnwandigen Bauteilen. Wenn die Nahtgeometrie und Oberfläche ohne Auffälligkeiten sind und die Bauteilklasse kein höheres Qualitätsniveau fordert, kann VT ausreichen. Bei sicherheitsrelevanten oder dickwandigen Bauteilen ist ergänzende zerstörungsfreie Prüfung empfohlen.
Wichtig sind die genannten Normen DIN EN ISO 17637 für Sichtprüfung, DIN EN ISO 17640 für Ultraschall und DIN EN ISO 17636 für Durchstrahlung. Für Akzeptanzkriterien wird häufig DIN EN ISO 5817 genutzt. Diese Normen legen Prüfumfang, Bewertung und Qualitätsstufen fest und sind Grundlage für nachvollziehbare Prüfprotokolle.
MT eignet sich speziell für ferromagnetische Werkstoffe und zur Detektion oberflächennaher Risse an Naht und Wärmeeinflusszone. Sie ist schnell und kostengünstig, liefert jedoch keine Informationen über innere Volumenfehler. Bei nicht-magnetischen Materialien sind andere Verfahren wie PT, UT oder RT erforderlich.
UT erkennt innere Bindefehler, Risse und Einschlüsse zuverlässig, vor allem bei größeren Wanddicken, und ist weniger aufwendig im Strahlenschutzbetrieb als RT. RT liefert eine bildhafte Darstellung von Volumenfehlern und ist bei Rohrnähten etabliert, erfordert aber geregelten Strahlenschutz und höheren organisatorischen Aufwand. Die Wahl hängt von Wanddicke, Zugänglichkeit und Fehlerart ab.
Prüfprotokolle müssen Bauteil, verwendetes Verfahren, Prüfumfang, Geräteparameter, Prüfpersonal und Befundlage enthalten. Diese Angaben sorgen für Nachvollziehbarkeit und ermöglichen, Gefährdungen und wiederkehrende Fehler systematisch anzugehen. Ohne vollständige Dokumentation ist eine Qualitätskontrolle nicht belastbar.
Zerstörende Prüfungen werden in Sonderfällen eingesetzt, etwa bei Verfahrensprüfungen oder zur Validierung von Reparaturmaßnahmen. Sie liefern Material- und Bruchcharakteristika, die zerstörungsfreie Verfahren nicht direkt liefern. In der Praxis dienen sie als Ergänzung, wenn sicherheitsrelevante Eigenschaften bestätigt werden müssen.
Phased-array UT, TOFD, digitale Radiographie und automatisierte Scanner erhöhen Reproduzierbarkeit und Nachvollziehbarkeit der Prüfungen. Sie ermöglichen präzisere Detektion, digitale Auswertung und einfachere Archivierung von Befunden. Dennoch bleibt die Kompetenz des Prüfpersonals und die korrekte Geräteeinstellung entscheidend für verlässliche Ergebnisse.
