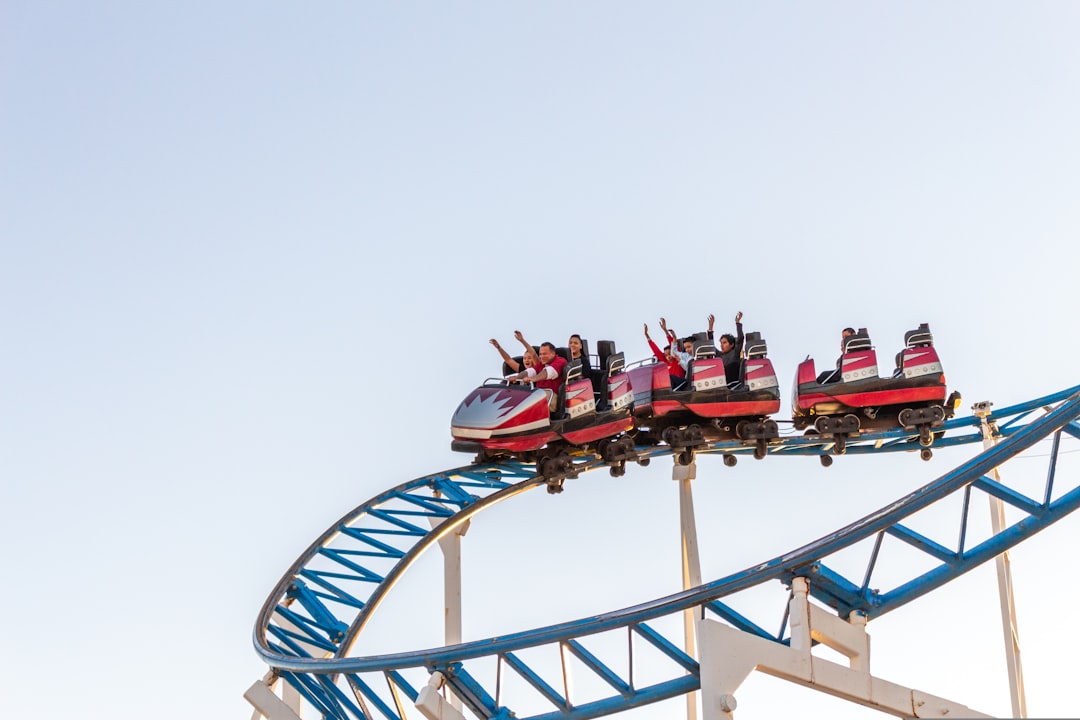

Eine Achterbahn Stahlkonstruktion ist das tragende Stahlbau-System aus Stützen, Querträgern und Schienen, das die hohen dynamischen Lasten einer Fahrt sicher in Fundamente ableitet und zugleich präzise Geometrien für enge Kurven und Inversionen ermöglicht.
Moderne Stahlachterbahnen faszinieren, weil sie sehr definierte Streckenformen mit hoher Wiederholgenauigkeit fahren lassen, obwohl bei jeder Runde wechselnde Kräfte auf Zug, Schiene und Verbindungen wirken. Der Wechsel von Holz zu Stahl hat den Bau von Loopings, Heartline-Rolls und stark überhöhten Kurven im Freizeitparkalltag praktikabel gemacht, da Stahl bei vergleichsweise schlanken Querschnitten hohe Festigkeiten liefert und sich industriell exakt fertigen lässt. Im Folgenden geht es um Materialwahl, Stahlachterbahn Technik, Achterbahn Statik, Fertigungsabläufe, Verbindungstechnik sowie um Achterbahn Sicherheit und Zukunftstrends, damit die Ingenieursleistung hinter der nächsten Fahrt nachvollziehbar wird.
Wichtige Fakten auf einen Blick
- Stahlkonstruktionen haben Achterbahnen revolutioniert, weil hohe Festigkeit und kontrollierte Elastizität komplexe Streckenführungen mit spürbaren Beschleunigungsspitzen ermöglichen.
- Hinter jeder Anlage steckt präzise Achterbahn Ingenieurskunst: CAD-Modelle, FEM-Berechnungen und dokumentierte Prüfprozesse reduzieren Risiken schon vor dem ersten Stahlzuschnitt.
- Typische Baustähle wie S355 nach EN 10025-2 besitzen eine Mindeststreckgrenze von 355 MPa, was in der Tragwerksplanung gut nutzbar ist.
- Im Stahlbau sind zerstörungsfreie Prüfungen wie Ultraschall und Radiografie gängige Verfahren, um innere Fehler in sicherheitsrelevanten Nähten nachzuweisen.
- Für Betrieb und Prüfungen in Deutschland sind Vorgaben der Betriebssicherheitsverordnung und der TRBS 1201 zentral, inklusive wiederkehrender Prüfungen durch befähigte Personen.
- Moderne Stahlachterbahnen vereinen Innovation und Nachhaltigkeit durch Recyclingfähigkeit von Stahl, digitale Zustandsüberwachung und Wartungspläne, die auf Ermüdung und Korrosion zielen.
Einleitung: Wenn Stahl zu Adrenalin wird
Die Faszination einer Stahlachterbahn entsteht aus einem scheinbaren Widerspruch: Sie wirkt leicht und filigran, trägt aber in Sekundenbruchteilen hohe wechselnde Lasten, ohne ihre Geometrie messbar zu verlieren. Genau diese Geometrie ist entscheidend, weil bereits kleine Abweichungen in Kurvenradien oder Übergangsbögen den Fahrkomfort, die Geräuschentwicklung und die Belastung der Radsätze verändern. Eine Stahlkonstruktion Freizeitpark ist deshalb kein reiner „Unterbau“, sondern Teil der Systemtechnik aus Fahrbahn, Stützen, Fundamenten, Zugfahrzeug und Steuerung.

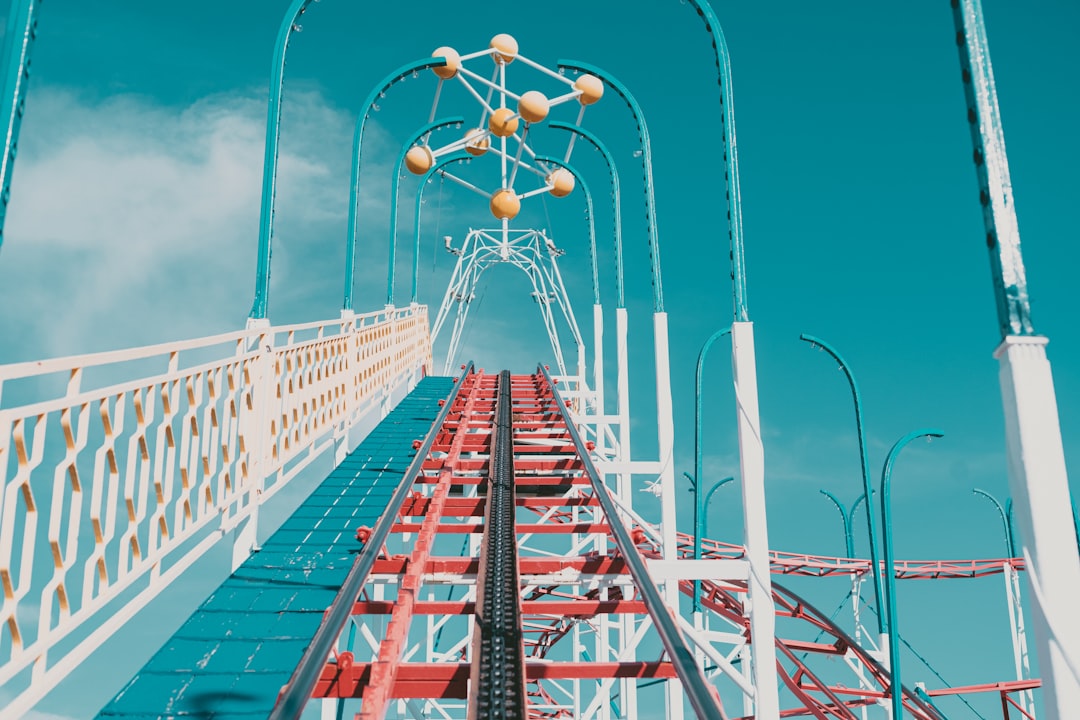

Historisch markierte der Umstieg von Holz auf Stahl einen Technologiesprung: Stahlrohr- oder Stahlkastenschienen lassen sich in industriellen Fertigungsprozessen mit engen Toleranzen herstellen und auf der Baustelle wiederholbar montieren. Holzachterbahnen können sehr leistungsfähig sein, benötigen aber andere Querschnitte, andere Verbindungen und eine andere Instandhaltungslogik. Stahl dominierte dort, wo Inversionen, kompakte Grundrisse und hohe Streckengeschwindigkeiten gefordert wurden, weil der Werkstoff hohe Tragfähigkeit pro Querschnitt bereitstellt und geschweißte, gebogene Profile erlaubt.
Ingenieurtechnisch stehen drei Themen im Mittelpunkt: Erstens die Material- und Querschnittswahl, zweitens die Auslegung gegen statische und dynamische Lasten inklusive Ermüdung, drittens die Beherrschung von Fertigung, Verbindungstechnik und Prüfungen. Ergänzend kommen Betriebsanforderungen hinzu, weil sich eine Achterbahn nicht nur „rechnerisch“, sondern über Jahrzehnte im Alltag bewähren muss, mit Wetter, Temperaturwechseln und wiederkehrenden Lastkollektiven.
Warum Stahl? Materialeigenschaften und ihre Vorteile
Stahl ist im Achterbahnbau vor allem wegen seiner gut kalkulierbaren mechanischen Kennwerte attraktiv. In Europa werden häufig genormte Baustähle eingesetzt, deren Eigenschaften über Werkstoffnormen abgesichert sind. Ein verbreitetes Beispiel ist S355 nach EN 10025-2 mit einer Mindeststreckgrenze von 355 MPa, was hohe Tragreserven bei zugleich wirtschaftlichen Profilquerschnitten ermöglicht.
Quelle zur Einordnung der Festigkeitsangabe: EN 10025 (Überblick und Verweis auf EN 10025-2).
Für die Stahlachterbahn Technik zählen neben Festigkeit auch Elastizitätsverhalten und Dauerfestigkeit. Stahl hat einen Elastizitätsmodul von rund 210 GPa, wodurch sich Durchbiegungen bei gleichen Lasten deutlich kleiner halten lassen als bei vielen Alternativen. Die Dichte liegt typischerweise bei etwa 7.850 kg/m³, was die Eigenlast erhöht, aber zugleich ein robustes, schwingungsarmes Tragverhalten begünstigen kann, wenn die Konstruktion darauf optimiert ist.
Quellen: Elastizitätsmodul (Young’s modulus) und Stahl (Dichteangaben im Überblick).
Im Vergleich zu Holz bietet Stahl eine höhere Maßhaltigkeit bei industrieller Fertigung und eine andere Alterungscharakteristik: Holz ist anisotrop und reagiert stärker auf Feuchte, Stahl benötigt konsequenten Korrosionsschutz. Gegenüber Aluminium ist Stahl bei gleicher Steifigkeit oft wirtschaftlicher, weil Aluminium einen deutlich geringeren Elastizitätsmodul von etwa 69 GPa besitzt und Querschnitte entsprechend größer ausfallen müssen, wenn Verformungen begrenzt werden sollen. Aluminium punktet beim Gewicht, wird im tragenden Hauptsystem großer Achterbahnen jedoch seltener verwendet, weil Verbindungstechnik, Ermüdungsfestigkeit und Kostensituation andere Prioritäten setzen.
Quelle zum Elastizitätsmodul von Aluminium: Aluminium (mechanische Kennwerte im Überblick).
Optimierungen für eine Achterbahn Stahlkonstruktion entstehen weniger durch „exotische“ Legierungen als durch gezielte Kombination aus Werkstoffgüte, Schweißbarkeit, Zähigkeit bei niedrigen Temperaturen und geeigneten Beschichtungssystemen. Für den Praxischeck lohnt ein Blick in die Projektspezifikation: Dort sind meist Stahlgüten, Kerbschlagzähigkeit, Korrosionsschutzaufbau und Abnahmekriterien (zum Beispiel Schweißnahtgüten) konkret festgelegt, statt allgemein auf „hochfesten Stahl“ zu verweisen.

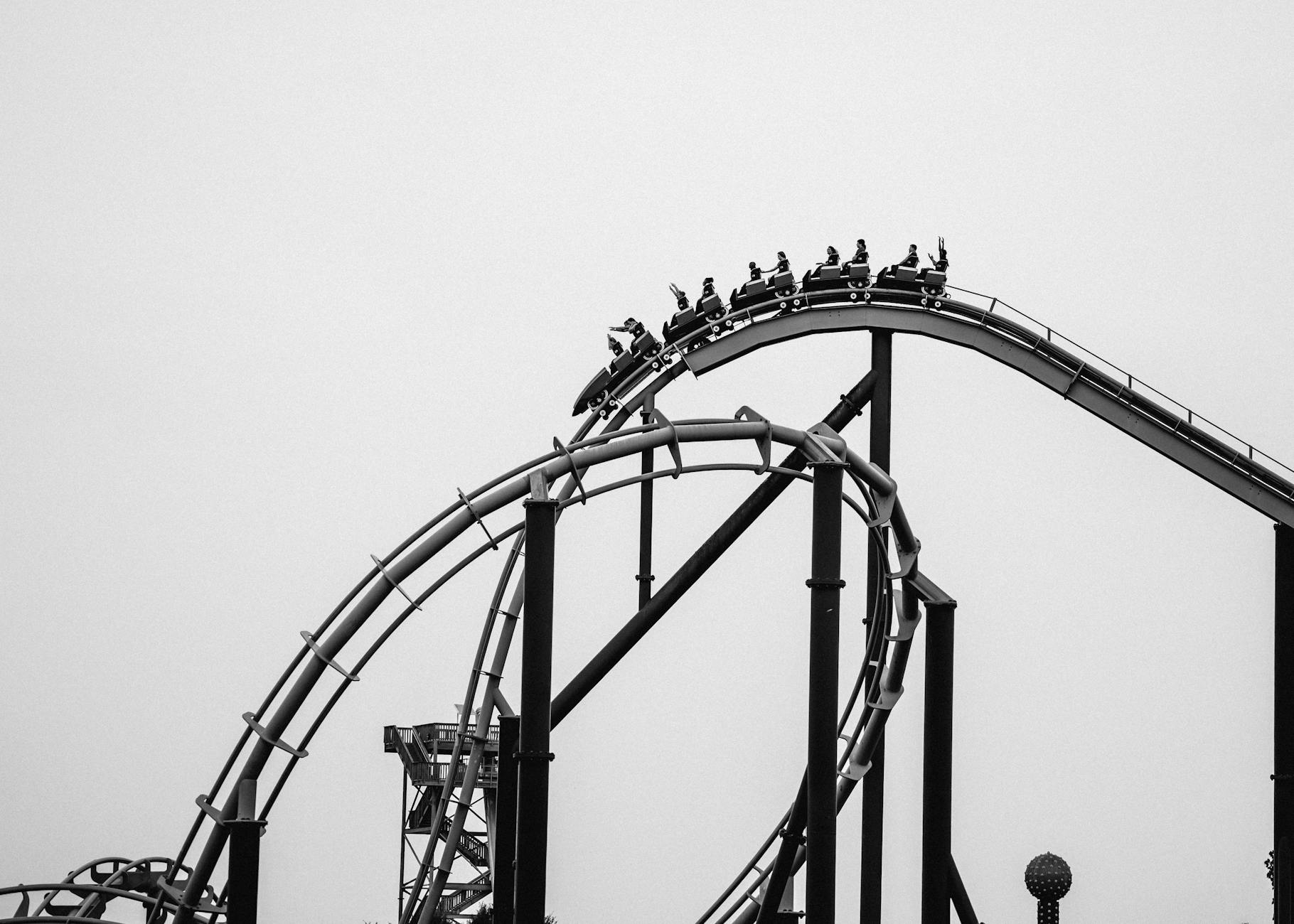

Konstruktionsprinzipien: Statik und Dynamik im Einklang
Die Achterbahn Statik beginnt mit Lastannahmen, die deutlich über „Eigengewicht plus Fahrgast“ hinausgehen. Relevante Einwirkungen sind Eigenlasten der Schienen und Stützen, Windlasten, Temperaturbeanspruchungen (Längenänderungen) und vor allem die fahrdynamischen Kräfte, die aus Beschleunigungen, Verzögerungen und Richtungsänderungen entstehen. In der Tragwerksplanung werden daraus Schnittgrößen wie Normalkräfte, Querkräfte und Biegemomente ermittelt, die in Stützen, Aussteifungen und Fundamenten sicher aufgenommen werden müssen.
Ein konkreter, gut überprüfbarer Mechanismus ist die thermische Längenänderung: Stahl dehnt sich mit einem linearen Ausdehnungskoeffizienten von ungefähr 12 Mikrometer pro Meter und Kelvin aus. Bei 50 m Bauteillänge und 30 K Temperaturdifferenz ergibt das rund 18 mm Längenänderung. Solche Bewegungen beeinflussen Lagerpunkte, Dehnfugen und die Detailausbildung von Schienenstößen.
Quelle: Thermische Ausdehnung (Koeffizienten und Rechenbeispiele).
Dynamische Belastungen entstehen, wenn der Zug in Kuppen „leicht“ wird, in Tälern hohe Radkräfte erzeugt oder in Kurven seitliche Kräfte aufbaut. Für die Auslegung wird nicht nur ein einzelner Maximalwert betrachtet, sondern ein Lastkollektiv über viele Fahrten. Entscheidend sind dabei Schwingungsanregungen: Übergangsbögen, Stützenabstände, Schienensteifigkeit und Zugmasse können Eigenfrequenzen treffen, was zu erhöhten Spannungen führt, wenn keine ausreichende Dämpfung oder Entkopplung vorgesehen ist.
In der Praxis wird mit Sicherheitsbeiwerten und Nachweisen gegen Grenzzustände gearbeitet, wie sie aus dem Stahlbau bekannt sind. Für das Verständnis genügt ein technischer Kernpunkt: Eine Konstruktion wird nicht „auf Kante“ gerechnet, sondern mit Reserven gegen Streuungen, Fertigungstoleranzen und unerwartete Lastspitzen. Für Normbezug im Tragwerksbau ist der Eurocode 3 (EN 1993) maßgeblich, der Prinzipien zur Bemessung von Stahltragwerken beschreibt.
Quelle: Eurocode 3 (EN 1993) Übersicht beim Joint Research Centre.
Von der Planung zur Realität: Der Konstruktionsprozess
Der Weg von der ersten Idee bis zur fertigen Stahlkonstruktion folgt meist einem klaren, iterativen Ablauf. In der Konzeptphase werden Streckenführung, Fahrdynamik (Geschwindigkeiten, Radien, Höhenprofile) und grundlegende Randbedingungen wie Platzbedarf, Lichtraumprofil und Fundamentpositionen festgelegt. Daraus entstehen erste Lastannahmen, die früh zeigen, ob Stützenraster, Querschnitte und Aussteifung grundsätzlich funktionieren.
Anschließend geht es ins CAD-Design: Schienen, Stützen, Knotenbleche, Flansche und Montagefugen werden als 3D-Modell ausgearbeitet. CAD ist dabei nicht nur Zeichnung, sondern auch Kollisionsprüfung, Toleranzmanagement und Grundlage für Fertigungsdaten. In dieser Phase wird häufig bereits zwischen transportgerechten Segmentlängen und Montagelogistik abgewogen.
Parallel laufen Simulationen. Mehrkörpersimulationen der Züge liefern Radkräfte und Beschleunigungen entlang der Strecke, die in die Tragwerksberechnung überführt werden. Für die Stahlstruktur kommen FEM-Analysen (Finite-Elemente-Methode) zum Einsatz, um Spannungen, Verformungen und Eigenfrequenzen zu bestimmen. Besonders wertvoll ist FEM bei Knotenbereichen, Übergängen von Rohrquerschnitten, lokalen Kerbdetails und bei der Optimierung von Steifigkeiten, damit Schwingungsanregungen nicht ungünstig verstärkt werden.
Das Prototyping reicht von Musterknoten und Schweißproben bis zu Probeaufbauten einzelner Segmente, inklusive Messungen und Passkontrollen. Entscheidend ist die enge Zusammenarbeit von Designern, Statikern und Herstellern: Designer sichern Geometrie und Fahrintention, Statiker definieren Nachweise und Detailanforderungen, Hersteller bringen Fertigungsgrenzen, Schweißfolgen und Montageabläufe ein. Rückkopplungen sind normal, denn jedes Detail muss sowohl rechnerisch als auch produzierbar sein.
Verbindungstechniken: Wie Stahlgiganten zusammenhalten
Damit eine Achterbahn dauerhaft präzise bleibt, sind die Verbindungstechniken der Stahlkonstruktion zentral. Im Tragwerk dominieren Schweißverbindungen und Schraubverbindungen, während Nietverbindungen heute eher historisch sind oder in Sonderfällen vorkommen. Schweißen ermöglicht steife, formschlüssige Knoten mit hoher Maßhaltigkeit, etwa an Rohrknoten, Knotenblechen oder Verstärkungsringen. Je nach Bauteil und Fertigung kommen unterschiedliche Verfahren und Nahtformen zum Einsatz, oft mit genau definierten Nahtgüten und Schweißanweisungen.
Schraubverbindungen sind besonders wichtig für Montagefugen zwischen Segmenten, für austauschbare Komponenten und für Bereiche, in denen spätere Justage oder Demontage notwendig ist. Häufig werden hochfeste Schrauben verwendet, um definierte Klemmkräfte und ein kontrolliertes Fugenverhalten zu erreichen. Dabei spielen Lochbilder, Reibflächen, Vorspannkräfte und Setzverhalten eine große Rolle, weil sich sonst Mikrobewegungen und Verschleiß einstellen können.
Die Qualitätskontrolle der Verbindungspunkte ist entsprechend streng. Üblich sind visuelle Inspektionen (Nahtbild, Einbrand, Oberfläche), Ultraschallprüfungen zur Detektion innerer Fehler sowie Röntgenprüfungen bei besonders kritischen Nähten oder Geometrien. Ergänzend können Härteprüfungen, Magnetpulver- oder Farbeindringprüfungen eingesetzt werden, abhängig von Werkstoff, Nahtart und Anforderung.
Besondere Herausforderungen entstehen in hochbelasteten Bereichen wie Loopings, stark überhöhten Kurven und Übergängen. Dort wirken hohe wechselnde Lasten, zusätzliche Torsion und lokale Spannungsspitzen. Verbindungen müssen deshalb kerbarm gestaltet, sauber ausgerichtet und gegen Ermüdung optimiert werden, zum Beispiel durch geeignete Nahtübergänge, Verstärkungen und eine kontrollierte Lastpfadführung.
Sicherheit durch Konstruktion: Redundanz und Wartung
Sicherheit beginnt bei Achterbahnen nicht erst beim Betrieb, sondern in der Konstruktion. Ein zentrales Prinzip sind redundante Systeme, also Lastpfade und Bauteile, die auch bei einem lokalen Ausfall nicht sofort zum Verlust der Tragfähigkeit führen. Dazu gehören beispielsweise mehrfach abgesicherte Auflagerbereiche, robuste Aussteifungskonzepte und Detailausbildungen, die progressive Schäden begrenzen. Ergänzt wird das durch Fail-Safe-Mechanismen: Komponenten sind so gestaltet, dass Fehler erkennbar werden und sich nicht unbemerkt kritisch fortsetzen, etwa durch definierte Verschleißgrenzen oder leicht prüfbare Anschlusspunkte.
Auch Notfallszenarien werden konstruktiv mitgedacht, zum Beispiel unplanmäßiges Anhalten in Steigungen, Evakuierungswege, Zugänglichkeiten für Rettungspersonal und die sichere Aufnahme von Lasten bei Stillstand oder Bergung. Die Stahlkonstruktion muss hierbei nicht nur hohe Spitzenlasten, sondern auch ungünstige Lastverteilungen beherrschen.
Für die Lebensdauer ist Materialermüdung entscheidend, da Achterbahnen einem hohen Lastwechselkollektiv ausgesetzt sind. Regelmäßige Inspektionen prüfen deshalb gezielt ermüdungsrelevante Details: Schweißnähte, Schraubfugen, Lagerstellen, Stützenfüße, Schienenstöße und Bereiche mit Korrosionsrisiko. Betreiber kombinieren tägliche Sichtkontrollen mit turnusmäßigen Detailprüfungen und größeren Revisionen. Präventive Wartung umfasst das Nachziehen und Markieren von Schrauben, den Austausch verschlissener Bauteile, Korrosionsschutzarbeiten (Beschichtung, Nachlackierung) sowie die Dokumentation von Befunden, um Trends früh zu erkennen.
Rechtlich spielen gesetzliche Vorgaben und Zertifizierungen eine große Rolle. Im europäischen Kontext sind Normen und anerkannte Regeln der Technik maßgeblich, ergänzt durch behördliche Abnahmen und wiederkehrende Prüfungen durch zugelassene Stellen. Je nach Land kommen spezifische Freizeitpark- und Anlagenvorschriften hinzu, die Anforderungen an Dokumentation, Inspektionsintervalle, Qualifikation des Personals und Änderungsmanagement stellen. Ziel ist ein nachvollziehbarer Sicherheitsnachweis über Konstruktion, Fertigung, Montage und Betrieb hinweg.
Innovative Entwicklungen und Zukunftstrends
Die Achterbahn-Stahlkonstruktion entwickelt sich kontinuierlich weiter, getrieben von dem Wunsch nach höheren Geschwindigkeiten, kompakteren Layouts und gleichzeitig geringeren Betriebskosten. Ein zentraler Hebel ist die Leichtbauweise: Durch optimierte Querschnitte, lastgerechte Knotenbleche und eine konsequente Reduktion nicht tragender Masse sinken Materialeinsatz und Montageaufwand, ohne die Steifigkeit zu vernachlässigen. Parallel dazu kommen neue Stahllegierungen und abgestimmte Wärmebehandlungen zum Einsatz, die höhere Festigkeiten, bessere Zähigkeit bei dynamischer Beanspruchung und günstigere Schweißeigenschaften kombinieren. Das erweitert die Gestaltungsfreiheit, etwa bei engen Radien oder hohen Stützen.
Ein weiterer Trend sind modulare Konstruktionen. Vorfertigte Segmente mit standardisierten Anschlussdetails verkürzen Bauzeiten, verbessern die Qualitätssicherung in der Fertigung und erleichtern spätere Umbauten oder Erweiterungen. Gleichzeitig wird Nachhaltigkeit im Stahlbau wichtiger: Stahl ist gut recycelbar, und eine planvolle Rückbaubarkeit unterstützt geschlossene Stoffkreisläufe. Energieeffizienz entsteht zudem durch schlankere Strukturen, reduzierte Transportmassen und effizientere Antriebs- und Bremssysteme. Umweltfreundliche Beschichtungen mit niedrigen Lösemittelanteilen sowie langlebige Korrosionsschutzsysteme verlängern Wartungsintervalle und senken Emissionen über den Lebenszyklus.
Der Zukunftsausblick reicht zu Hybridkonstruktionen, die Stahl mit anderen Materialien kombinieren, um Steifigkeit, Dämpfung und Gewicht gezielt zu balancieren. Smart Materials und adaptive Elemente könnten künftig Schwingungen reduzieren oder Lastspitzen abmildern. Ergänzend setzen sich digitale Überwachungssysteme durch: Sensorik für Dehnung, Temperatur, Beschleunigung und Korrosion, gekoppelt mit Datenanalyse, ermöglicht zustandsorientierte Instandhaltung und einen noch präziseren Sicherheitsnachweis.
Fazit: Meisterwerke der Ingenieurskunst
Die Stahlkonstruktion moderner Achterbahnen vereint hohe Tragfähigkeit, präzise Geometrie und Robustheit gegen dynamische Lasten. Entscheidende Erkenntnisse sind das Zusammenspiel aus durchdachter Lastabtragung, kontrollierter Steifigkeit, ermüdungsgerechter Detailausbildung und konsequentem Korrosionsschutz. Ebenso wichtig sind Fertigungsqualität, Montagegenauigkeit sowie ein Wartungs- und Inspektionskonzept, das kritische Stellen wie Schweißnähte, Schraubverbindungen und Lagerpunkte systematisch überwacht. Sicherheit entsteht nicht durch ein einzelnes Bauteil, sondern durch ein abgestimmtes Gesamtsystem aus Normen, Prüfungen, Dokumentation und betrieblichen Prozessen.
Hinter jedem Stahlgiganten steht eine beeindruckende ingenieurtechnische Leistung: Aus abstrakten Lastannahmen werden real befahrbare Strecken, deren Millimeter- und Toleranzanforderungen über Jahre hinweg verlässlich eingehalten werden müssen. Die Konstruktion muss Extremzustände beherrschen, gleichzeitig Wartung ermöglichen und den Fahrgästen ein präzise choreografiertes Erlebnis bieten.
Mit Leichtbau, neuen Werkstoffen, modularen Konzepten, nachhaltigen Beschichtungen und digitaler Zustandsüberwachung wird sich der Stahlbau im Achterbahnbereich weiterentwickeln, und genau diese Innovationsdynamik macht die Faszination dieser Bauwerke dauerhaft aus. Weitere Hintergründe finden sich bei Liste der besten Freizeitparks in Bayern.
Häufig gestellte Fragen
Was bedeutet die Bezeichnung S355 für eine Achterbahn Stahlkonstruktion?
S355 ist ein Baustahl mit einer Mindeststreckgrenze von 355 MPa, genannt nach EN 10025-2. Das Material liefert in der Tragwerksplanung ein kalkulierbares Verhältnis von Festigkeit und Verformbarkeit. Deshalb nutzen Ingenieure S355 für Stützen, Querträger und Schienenprofile.
Wie gewährleisten CAD-Modelle und FEM-Berechnungen die Fahrgeometrie?
CAD-Modelle liefern die exakte Geometrie und Schnittstellen, FEM berechnet Spannungen und Verformungen unter dynamischer Belastung. Gemeinsam reduzieren sie Abweichungen, bevor der erste Stahlzuschnitt erfolgt. Das erhöht die Wiederholgenauigkeit der Strecke und verbessert Fahrkomfort sowie Lebensdauer.
Welche zerstörungsfreien Prüfungen sind bei Schweißnähten üblich?
Ultraschall und Radiografie sind gängige Verfahren, um innere Fehler in sicherheitsrelevanten Nähten nachzuweisen. Sichtprüfungen und magnetpulverprüfungen ergänzen diese Methoden für Oberflächenfehler. Prüfprotokolle dokumentieren Ergebnisse und bilden die Grundlage für Wartungsentscheidungen.
Wie wirken sich enge Kurvenradien und Übergangsbögen auf Wartung und Belastung aus?
Kleine Abweichungen in Kurvenradien verändern die Belastung der Radsätze und erhöhen Ermüdungsbeanspruchung an Schweißnähten und Lagern. Deshalb sind präzise Übergangsbögen und regelmäßige Inspektionen zentral. Wartungspläne fokussieren auf kritische Stellen, um Verschleiß früh zu erkennen.
Welche Rolle spielen Fundamente und Stützen bei der Lastableitung?
Fundamente übertragen die dynamischen Lasten sicher in den Baugrund, während Stützen und Querträger die Schienenlager und Geometrie stabil halten. Dimensionierung und Verankerung orientieren sich an den berechneten Spitzenlasten. Ohne sorgfältige Fundamentplanung kann die Geometrie nicht über Jahre eingehalten werden.
Wie beeinflusst Korrosionsschutz die Lebensdauer einer Stahlachterbahn?
Korrosionsschutz verlängert die Lebensdauer, indem er Materialverlust und Ermüdungsrissbildung reduziert. Beschichtungen, regelmäßige Oberflächeninspektionen und gezielte Reparaturzyklen sichern Tragfähigkeit und Toleranztreue. Nachhaltigkeit ergibt sich zusätzlich durch gute Recyclingfähigkeit des Stahls.
Welche Prüfanforderungen gelten für den Betrieb in Deutschland?
Für Betrieb und Prüfungen sind die Betriebssicherheitsverordnung und TRBS 1201 zentral, inklusive wiederkehrender Prüfungen durch befähigte Personen. Dokumentierte Prüfprozesse und Nachweise sind verbindlich. Sie stellen sicher, dass Schweißnähte, Schraubverbindungen und Lagerpunkte systematisch überwacht werden.
